Shenzhen Optico Communication Co., Ltd. es uno de los fabricantes y proveedores más creíbles de cables de conexión de 24f mtp a lc en China. No dude en vender al por mayor productos personalizados de alta calidad a precios competitivos desde nuestra fábrica. Si tiene alguna consulta sobre muestras gratuitas, no dude en enviarnos un correo electrónico.
Perfil del producto
- Este cable multiconector de MTP a LC de 24F puede expandir un conector MTP de 24-núcleo de un solo-extremo en 12 conectores dúplex LC, completando fácilmente el cableado de ramificación desde enlaces troncales de alta-densidad a dispositivos terminales. Todos los componentes están pre-confeccionados en fábrica y se someten a pruebas ópticas completas antes de salir de fábrica, lo que garantiza rigurosamente una excelente pérdida de inserción, rendimiento de pérdida de retorno y confiabilidad operativa a largo plazo.
- El cable de conexión MTP a LC de 24 F elimina la necesidad de terminación y empalme en el sitio, simplificando la construcción y reduciendo los costos de mano de obra. Mejora significativamente la integridad general de la transmisión de la red y la estabilidad del sistema, lo que lo hace adecuado para escenarios de redes de fibra óptica de alta-densidad, como centros de datos, cableado estructurado en salas de servidores, estaciones base 5G y redes troncales de alta-velocidad.
Especificaciones del producto
| Propiedades físicas | Parámetro | ||
| Recuento de fibras | 24 | ||
| Modo de fibra | SM(OS2)/MM(OM3/OM4/OM5) | ||
| Tipo de conector | US Conec MTP Hembra | ||
| Polaridad | Tipo A/B/C | ||
| Cubierta para cables | PVC/LSZH/OFNP | ||
| Color de la chaqueta | Amarillo/Aqua/Magenta/Verde lima/Personalizado | ||
| Diámetro del cable (mm) | 3 | ||
| Radio de curvatura mínimo | 7.5 | ||
| Fibra y longitud de la bota | Personalizable | ||
| Propiedades ópticas | Parámetro | ||
| Pérdida de inserción (dB) | Pérdida estándar | Baja pérdida | Pérdida ultrabaja |
| Menor o igual a 0,7 | SM Menor o igual a 0,35, MM Menor o igual a 0,5 | Menor o igual a 0,25 | |
| Pérdida de retorno (dB) | SM Mayor o igual a 60, MM Mayor o igual a 20 | ||
| Longitud de onda (nm) | SM 1310/1550, MM 850/1300 | ||
| Resistencia a la tracción (N) | Largo Plazo | Corto plazo | |
| 70N | 220N | ||
| Temperatura de funcionamiento (grados) | -20 ~ +70 | ||
| Temperatura de almacenamiento (grados) | -40 ~ +85 | ||
Características del producto
Fibra insensible a la flexión
Adopta una estructura de fibra insensible a las curvaturas, tolera radios de curvatura pequeños, evita eficazmente la pérdida por microflexión y se adapta a la implementación de cableado complejo y denso.
Tecnología de pulido de cara final-APC de 8 grados
Viene con pulido de precisión APC estándar de 8 grados, suprime en gran medida el reflejo de retorno óptico y reduce la distorsión de la señal, cumpliendo con los estrictos requisitos ópticos de los transceptores IB NDR.
Cableado de alta-densidad multi-entorno
El diseño estructural compacto permite el enrutamiento óptico multi-canal integrado, ideal para implementaciones de alta-densidad en centros de datos, gabinetes de servidores y otros escenarios.

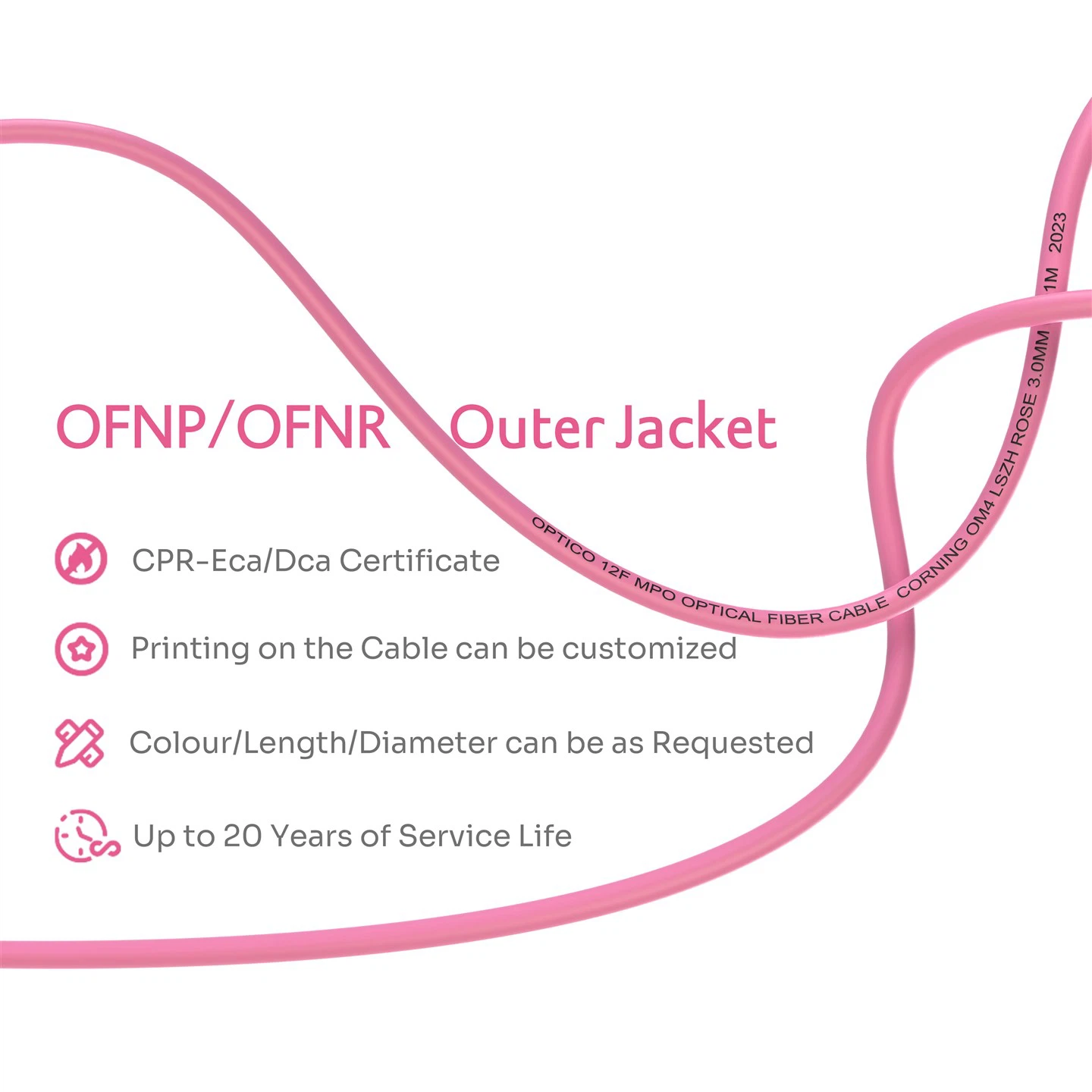

Chaqueta OFNP resistente al fuego-
La cubierta con clasificación plenum-OFNP opcional permite la instalación directa en espacios de manejo de aire en el techo, compatible con aplicaciones de cableado general y con clasificación vertical-OFNR para un cumplimiento superior de seguridad contra incendios.
ProductoAplicaciones
Centro de datos de alta densidad
Conexión del módulo óptico
100% probado antes de la entrega
Nuestros productos se someten a pruebas exhaustivas antes del envío para garantizar una entrega de alta-calidad a nuestros clientes.
Prueba MPO IL RL
Prueba de polaridad MPO
Prueba de superficie final-MPO
Prueba de temperatura
Certificados
CE
RCP
ISO
RoHS
Preguntas frecuentes
P: 1. ¿Cuál es la diferencia entre MTP y MPO?
A:MPO es un estándar de conector de fibra óptica universal, mientras que MTP es una versión mejorada de MPO, que presenta una carcasa extraíble, polaridad ajustable, mejor protección contra el polvo y compatibilidad con acoplamientos y desacoplamientos repetidos. Ambos tienen la misma interfaz y son compatibles.
P: 2. ¿Qué es la polaridad cruzada tipo B en los cables de fibra MTP?
A:El tipo B, también conocido como polaridad cruzada-, es la disposición de secuencia de fibra estándar para los cables de conexión MTP. Su característica es que los núcleos de fibra en ambos extremos del latiguillo están invertidos. Tomando como ejemplo un conector MTP de 12-núcleos, el núcleo de fibra 1 en un extremo corresponde al núcleo de fibra 12 en el otro, y el núcleo de fibra 2 corresponde al núcleo de fibra 11, con los extremos dispuestos en un patrón de polaridad-cruzada. Esta estructura única de polaridad cruzada inversa-cumple con las especificaciones de cableado de enlace óptico paralelo, lo que garantiza una transmisión y recepción precisas de señales de red de alta velocidad de 40G y 100G y garantiza una transmisión de enlace general estable y fluida.
P: 3. ¿Cuáles son las diferencias clave entre los cables de fibra MTP OM5, OM4 y OM3?
A:OM3, OM4 y OM5 son fibras ópticas multimodo de diferentes especificaciones, con diferencias significativas en ancho de banda y distancia de transmisión. OM3 y OM4 sólo son compatibles con fuentes de luz VCSEL de 850 nm, con anchos de banda de 2000 MHz·km y 4700 MHz·km, respectivamente. La fibra óptica multimodo de banda ancha OM5, que también tiene un ancho de banda de 4700 MHz·km, no solo admite la tecnología SWDM y es compatible con transmisión de múltiples longitudes de onda de 850–950 nm, sino que también se adapta perfectamente a diversas aplicaciones de red de alta-velocidad debido a su mayor adaptabilidad de longitud de onda.
P: 4.¿Las pérdidas en diferentes extremos son las mismas para sistemas monomodo-y multimodo-?
A:Son diferentes. Los conectores de PC monomodo-tienen una pérdida estándar inferior o igual a 0,35 dB y una pérdida baja inferior o igual a 0,20 dB; Los conectores APC tienen una pérdida estándar Inferior o igual a 0,35dB y una pérdida baja Inferior o igual a 0,20dB; Los conectores de PC multi-modo tienen una pérdida estándar inferior o igual a 0,35 dB y una pérdida baja inferior o igual a 0,30 dB.
Etiqueta: Cable de conexión 24f mtp a lc, China, fabricantes, proveedores, fábrica, venta al por mayor, personalizado
| Propiedades físicas | Parámetro | ||
| Recuento de fibras | 8/12/16/24/32/48 Fibras / Personalizado | ||
| Modo de fibra | SM(OS2)/MM(OM3/OM4/OM5) | ||
| Tipo de conector | US Conec MTP Femenino/Masculino; MPO Mujer/Masculino | ||
| Polaridad | Tipo A/B/C | ||
| Cubierta para cables | PVC/LSZH/OFNP | ||
| Color de la chaqueta | Amarillo/Aqua/Magenta/Verde lima/Personalizado | ||
| Diámetro del cable (mm) | 3 | ||
| Radio de curvatura mínimo | 7.5 | ||
| Fibra y longitud de la bota | Personalizable | ||
|
|
|||
| Propiedades ópticas | Parámetro | ||
| Pérdida de inserción (dB) | Pérdida estándar | Baja pérdida | Pérdida ultrabaja |
| Menor o igual a 0,7 | SM Menor o igual a 0,35, MM Menor o igual a 0,5 | Menor o igual a 0,25 | |
| Pérdida de retorno (dB) | SM Mayor o igual a 60, MM Mayor o igual a 20 | ||
| Longitud de onda (nm) | SM 1310/1550, MM 850/1300 | ||
| Resistencia a la tracción (N) | Largo Plazo | Corto plazo | |
| 70N | 220N | ||
| Temperatura de funcionamiento (grados) | -40 ~ +85 | ||
| Temperatura de almacenamiento (grados) | -20 ~ +70 | ||
