Shenzhen Optico Communication Co., Ltd. es uno de los fabricantes y proveedores más creíbles de cables de conexión ópticos troncales de 16f mtp en China. No dude en vender al por mayor productos personalizados de alta calidad a precios competitivos desde nuestra fábrica. Si tiene alguna consulta sobre muestras gratuitas, no dude en enviarnos un correo electrónico.
Perfil del producto
El cable de conexión de fibra MPO es un cable de conexión de fibra múltiple- de alta-calidad diseñado para una conectividad de fibra eficiente y confiable. Con 16 recuentos de fibras, este latiguillo MPO utiliza casquillos MT moldeados con precisión, pasadores guía metálicos y carcasas precisas para garantizar una alineación óptima de las fibras durante el acoplamiento.
Los cables de conexión de fibra MPO son de MPO a MPO sin clavijas (hembra) o de MPO a MPO con clavijas (macho).
Los materiales de la chaqueta incluyen OFNP (Plenum), OFNR (elevador) y Low Smoke Zero Halogen (LSZH).
Especificaciones del producto
| Propiedades físicas | Parámetro | ||
| Recuento de fibras | 16 | ||
| Modo de fibra | SM(OS2)/MM(OM3/OM4/OM5) | ||
| Tipo de conector | US Conec MTP Hembra | ||
| Polaridad | Tipo A/B/C | ||
| Cubierta para cables | PVC/LSZH/OFNP | ||
| Color de la chaqueta | Amarillo/Aqua/Magenta/Verde lima/Personalizado | ||
| Diámetro del cable (mm) | 3 | ||

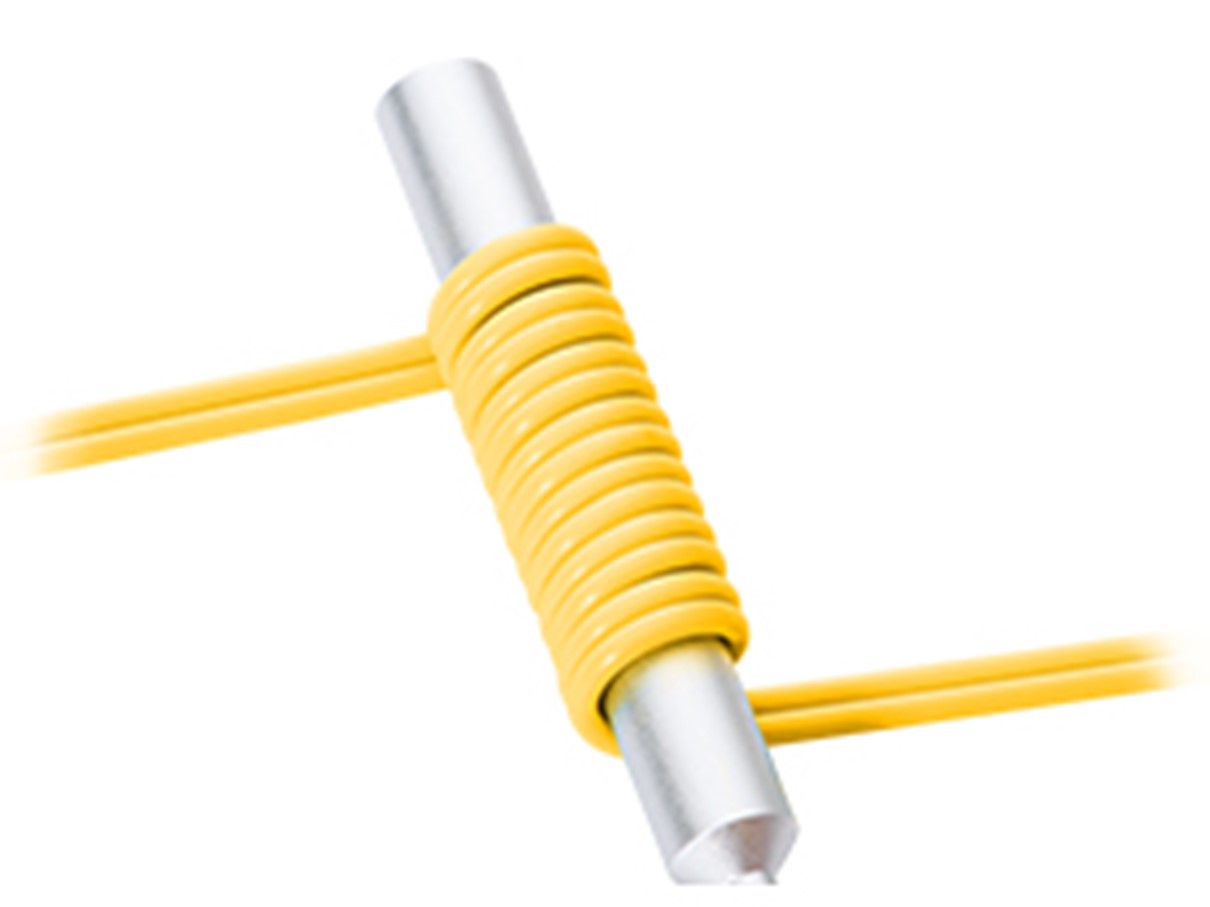

| Radio de curvatura mínimo | 7.5 | ||
| Fibra y longitud de la bota | Personalizable | ||
|
|
|||
| Propiedades ópticas | Parámetro | ||
| Pérdida de inserción (dB) | Pérdida estándar | Baja pérdida | Pérdida ultrabaja |
| Menor o igual a 0,7 | SM Menor o igual a 0,35, MM Menor o igual a 0,5 | Menor o igual a 0,25 | |
| Pérdida de retorno (dB) | SM Mayor o igual a 60, MM Mayor o igual a 20 | ||
| Longitud de onda (nm) | SM 1310/1550, MM 850/1300 | ||
| Resistencia a la tracción (N) | Largo Plazo | Corto plazo | |
| 70N | 220N | ||
| Temperatura de funcionamiento (grados) | -40 ~ +85 | ||
| Temperatura de almacenamiento (grados) | -20 ~ +70 | ||
Características del producto
Eficiencia mejorada
El cable de conexión de fibra MPO permite conectividad de fibra de alta-densidad con un número de fibras de 16, lo que reduce el desorden de cables y optimiza la utilización del espacio en centros de datos y entornos de red.
Alineación de fibras precisa y estable
La inclusión de pasadores guía metálicos garantiza que las fibras estén alineadas correctamente para mantener un contacto físico óptimo. También proporciona estabilidad y soporte adicionales durante el proceso de acoplamiento, evitando cualquier movimiento o desalineación que pueda resultar en pérdida o degradación de la señal.
Rendimiento confiable
La alineación precisa de las fibras y el uso de componentes de alta-calidad dan como resultado una baja pérdida de inserción de 0,35 dB, una degradación mínima de la señal y una transmisión confiable en aplicaciones de red de alta-velocidad.
Fácil instalación
El diseño plug-and-play del cable de conexión MPO facilita una instalación rápida y sin complicaciones-, lo que ahorra tiempo y esfuerzo valiosos durante la instalación o reconfiguración de la red.
Fibra Corning/YOFC
Todas las férulas MPO son de Hakusan
Alta estabilidad y confiabilidad
Alta densidad y velocidad
Nuestra confianza en la marca proviene de un sólido equipo de producción
Escenas de aplicaciones
Conexión del transceptor SFP
centro de datos
Interconexión de redes
100% probado antes de la entrega
Prueba MPO IL RL
Prueba de polaridad MPO
Prueba de superficie final-MPO
Prueba de temperatura
Soluciones de conectividad
Interconexión de 40G a 4x 10G
1. Solución de cableado central:
a. Equipo de conexión central:
Utilice un conmutador de alto-rendimiento combinado con un módulo transceptor óptico 40G BASE-SR4 QSFP+ 850nm de 150 m para una conectividad de 40 Gb/s.
b. Método de conexión de fibra: emplearCables de conexión multimodo LC UPC a LC UPC dúplex OM5oCables de conexión MTP de 12 núcleospara conexiones de equipos.
do. Gestión de cableado de fibra: incorporar unPanel adaptador de fibra SM dúplex LC 12×y unGabinete de montaje en rack 1U de alta-densidad con cajón deslizantepara organizar cables y reducir el desorden.
Alternativamente, utilice unPanel MTP de 12 puertoscon un similargabinete de montaje en bastidor.
2. Núcleo para acceder a la conexión:
Conecte puntos centrales y de acceso medianteCables de conexión principales MTP OM4 12-.
3. Acceda a la solución de cableado:
a. Equipo de conexión principal: incluya un conmutador de alto-rendimiento conMódulo transceptor óptico 10G SFP+.
b. Método de conexión de fibra:Utilice cables de conexión multimodo dúplex LC UPC a LC UPCoCables de conexión MTP de 12 núcleospara conexiones de equipos.
do. Gestión de cableado de fibra:
ImplementarPanel de conexión de fibra 1U, 12 LC dúplex ODFjunto con un gabinete de montaje en rack de 1U de alta-densidad descargado con un cajón deslizante para mantener los cables organizados.
Alternativamente, utilice unCasete MPO 24F 2×12F MPO-6LC, OM3, junto con unGabinete de montaje en rack de 1U de alta-densidad descargado con un cajón deslizanteMantener los cables organizados para evitar el desorden.
Certificados
CE
RCP
ISO
RoHS
Gamas completas de pruebas de confiabilidad de laboratorios externos-
Prueba de acoplamiento
Prueba de caída
Prueba de durabilidad
Prueba de humedad y temperatura alta-constante
Prueba de temperatura alta-baja
Prueba de pérdida
Prueba de inspección de micro sección transversal
Resistente a pruebas de flexión repetidas
Prueba de combustión vertical única
Prueba de cambio de temperatura
Prueba UV
Almacenamiento rico y entrega rápida
Entrega (7-15 días)
Cómo podemos apoyarte
Respuesta rápida en 24 horas
Servicio de consultoría uno-a-uno
Soporte de equipo técnico profesional (RL puede incluso alcanzar conectores de 85 dB/grado B)
Control de calidad súper estricto (experimento de enchufe real 1000 veces)
Gran capacidad de producción
Nunca cambies los precios arbitrariamente
Etiqueta: Cable de conexión óptico troncal 16f mtp, China, fabricantes, proveedores, fábrica, venta al por mayor, personalizado
| Propiedades físicas | Parámetro | ||
| Recuento de fibras | 8/12/16/24/32/48 Fibras / Personalizado | ||
| Modo de fibra | SM(OS2)/MM(OM3/OM4/OM5) | ||
| Tipo de conector | US Conec MTP Femenino/Masculino; MPO Mujer/Masculino | ||
| Polaridad | Tipo A/B/C | ||
| Cubierta para cables | PVC/LSZH/OFNP | ||
| Color de la chaqueta | Amarillo/Aqua/Magenta/Verde lima/Personalizado | ||
| Diámetro del cable (mm) | 3 | ||
| Radio de curvatura mínimo | 7.5 | ||
| Fibra y longitud de la bota | Personalizable | ||
|
|
|||
| Propiedades ópticas | Parámetro | ||
| Pérdida de inserción (dB) | Pérdida estándar | Baja pérdida | Pérdida ultrabaja |
| Menor o igual a 0,7 | SM Menor o igual a 0,35, MM Menor o igual a 0,5 | Menor o igual a 0,25 | |
| Pérdida de retorno (dB) | SM Mayor o igual a 60, MM Mayor o igual a 20 | ||
| Longitud de onda (nm) | SM 1310/1550, MM 850/1300 | ||
| Resistencia a la tracción (N) | Largo Plazo | Corto plazo | |
| 70N | 220N | ||
| Temperatura de funcionamiento (grados) | -40 ~ +85 | ||
| Temperatura de almacenamiento (grados) | -20 ~ +70 | ||
