El divisor PLC, también llamado divisor de circuito de guía de ondas planar, es un dispositivo que se utiliza para dividir uno o dos haces de luz en múltiples haces de luz de manera uniforme o combinar múltiples haces de luz en uno o dos haces de luz. Es un dispositivo óptico pasivo con muchos terminales de entrada y salida, especialmente aplicable a PON (EPON, GPON, BPON, FTTX, etc.) para conectar el MDF (marco de distribución principal) y el equipo terminal y ramificar la señal óptica.
El divisor PLC proporciona una solución de distribución de luz de bajo costo con alta estabilidad y confiabilidad. Los divisores PLC pueden ofrecer una relación de división de hasta 1x64, que generalmente es más alta que las divisiones del divisor FBT que otro tipo común de divisor óptico.
Parámetro | Unidad | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | |
Pérdida de inserción a 23 grados | máx. | dB | 3.8 | 7.1 | 10.4 | 13.7 | 17.0 | 20.3 |
Uniformidad del canal | máx. | dB | 0.5 | 0.6 | 1.0 | 1.3 | 1.5 | 1.7 |
PDL | máx. | dB | 0.2 | 0.2 | 0.3 | 0.3 | 0.4 | 0.4 |
Longitud de onda operativa | Nuevo Méjico | 1260-1650 | ||||||
Pérdida de retorno | mínimo | dB | 55 | |||||
directividad | mínimo | dB | 55 | |||||
Temperatura de funcionamiento | la licenciatura | -40-85 | ||||||
Temperatura de almacenamiento | la licenciatura | -40-85 | ||||||
Tipo de fibra | - | G.657.A1 o Personalizado | ||||||
Tipo básico | Dimensión: | milímetro | 4×4×40 | 4×4×40 | 4×4×40 | 4×4×50 | 4×7×50 | 4×12×60 |
Tipo SFF de 900um | milímetro | 4×7×60 | 4×7×60 | 4×7×60 | 4×12×60 | 6×20×80 | 6×40×100 | |
Tipo de módulo ABS | milímetro | 10×80×100 | 10×80×100 | 10×80×100 | 18×80×120 | 18×80×120 | 18×115×140 | |
Corning/YOFC/fibra personalizada
Conector de férula de cerámica de alta calidad.
Tamaño pequeño y ahorro de espacio.
Red PON
Sistema CATV y LAN
Red FTTH

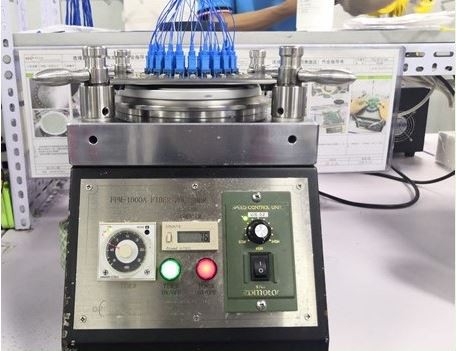

Pulido de superficies finales
Prueba IL/RL
Prueba de superficie final
CE
RCP
YO ASI
ROHS
| Tipo de divisor de PLC | Características |
|---|---|
| Divisor de PLC de fibra desnuda | -Todos los extremos son fibras desnudas (0.9/2.0/3.0µm), fáciles de empalmar. -Requiere poco espacio durante el cableado. |
| Divisor de PLC sin bloques | -Se asemeja a un divisor de PLC de fibra desnuda con conectores de fibra óptica. Utiliza un paquete de tubos inoxidables para el chip divisor PLC. |
| Divisor de PLC Fanout | -Generalmente utiliza 0fibra amortiguadora de 0,9 mm. -Agrega una longitud de fibra de cinta terminada con un kit de fanout detrás del chip de división del PLC. |
| Divisor del PLC del ABS | -Utiliza una caja de plástico ABS para sujetar el chip divisor PLC. -La fibra de entrada y las fibras de salida están dispuestas en la misma placa de la caja de ABS. -Se puede instalar en una unidad/caja de rack estándar de 19". |
| Divisor de PLC de caja LGX | -Todo el divisor de PLC está alojado en una caja de metal y los adaptadores de fibra óptica para tanto las fibras de entrada como las de salida están en su panel frontal. -Puede usarse de forma independiente o instalarse en la unidad/gabinete de rack estándar. |
| Mini divisor de PLC enchufable | -Parece un divisor de PLC de caja LGX, pero generalmente usa una caja de material ABS. -Se puede utilizar en cajas de distribución de fibra exterior en FTTX. |
| Divisor de PLC de montaje en bastidor | -Utiliza un paquete de diseño estándar de 19". -Se puede instalar en racks de servidores en centros de datos o salas de servidores. -Adecuado para cableado de alta densidad, hasta 64 puertos de salida en paquete de 1U. |
Estamos aquí para ser sus socios a largo plazo, ¡bienvenidos a consultarnos!
