Perfil de producto
El cable troncal MPO de 24F OM4 Male 2 × 12 es su solución para la transmisión de datos de alta velocidad en entornos exigentes como centros de datos, redes de telecomunicaciones y empresas. Sus características excepcionales y dedicación a la integridad de datos lo convierten en un activo indispensable para las redes modernas.
Una gama integral de cableado de fibra óptica, de 8 a 144 fibras, permite la conectividad de alta densidad, ahorrando espacio en entornos de HPC (informática de alto rendimiento) como datos y centros de datos de hipercala.
El cable de troncal MPO de 24F OM4 Male 2 × 12 es ideal para su uso como un enlace de 40 Gbps (40 GBase-SR 4) entre dos transceptores QSFP+, 100 g de QSFP28 y como un cable de distribución o un cable de distribución de fondo.
Especificaciones del producto
| Propiedades físicas | Parámetro |
| Conteo de fibra | 24 fibras (2 × 12) |
| Modo de fibra |
OM4 |
| Tipo de conector | MPO Hombre |
| Polaridad | Tipo A/B/C |
| Chaqueta | PVC/LSZH/OFNP |
| Color de la chaqueta | Magenta |
| Diámetro del cable (mm) | 3.0 |
| Radio de curvatura mínima | 7.5 |
| Longitud de fibra y arranque | Personalizable |
| Propiedades ópticas | Parámetro | ||
| Pérdida de inserción (DB) | Pérdida estándar | Baja pérdida | Ultra baja pérdida |
| Menos de o igual a 0.5 | Menos de o igual a 0.35 | Menos de o igual a 0.25 | |
| Pérdida de retorno (DB) | Mayor o igual a 35 | ||
| Longitud de onda (nm) | 850/1300 | ||
| Resistencia a la tracción (n) | A largo plazo | Corto plazo | |
| 70 | 220 | ||
| Temperatura de funcionamiento (grado) | -40 ~ +85 | ||
| Temperatura de almacenamiento (grado) | -20 ~ +70 | ||
Características del producto
Varios recuentos y tipos de fibra
Con 24 fibras ópticas, este cable de troncal MPO ofrece una capacidad impresionante para administrar múltiples conexiones simultáneamente, especialmente en escenarios de centros de datos.
Optico también ofrece tipos de fibra de modo único y en modo múltiple con recuentos de fibra de 8, 16, 12, 24, 48 o personalizables.
Conectores MPO moldeados por precisión
Los conectores MPO se moldean meticulosamente con pasadores de guía de metal, lo que garantiza una alineación precisa de la fibra. Esta precisión minimiza la pérdida de señal, garantizando la transmisión de datos estable y confiable.
Pérdida de inserción extremadamente baja y alta pérdida de retorno
La baja dispersión y las fibras de vidrio de alta calidad garantizan una calidad de señal superior. Sus datos fluyen sin problemas, experimentando una distorsión mínima, asegurando una comunicación confiable y consistente.
Estándar de control de alta calidad
Los cables de parche cumplen con los estándares IEC61755-1 e IEC61755-3-31 para rendimiento óptico y están certificados CE/CPR/ISO/ROHS.
Aplicaciones
Centro de datos de alta densidad
Red troncal

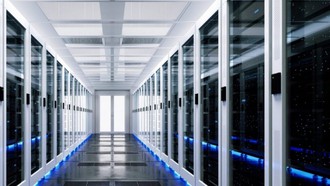

Salas de comunicación
Soluciones de conectividad
10g Solución de cableado de troncal
1. Solución de cableado del núcleo:
a. Equipo de conexión del núcleo:
En el núcleo conectado, un interruptor está equipado con el10g SFP + 300 M 850nmMódulo de transceptor óptico para enviar y recibir señales. Estos módulos permiten velocidades de transmisión de datos de hasta 10 Gbps, con una distancia de transmisión máxima de 300 metros, lo que las hace adecuadas para centros de datos y grandes entornos de red.
b. Método de conexión de fibra:
La conectividad se establece utilizandoLC UPC a LC UPC Duplex OM4 Multimode Cord.
do. Gestión de cableado de fibra:
Un cassette MPO de 24f 2 × 12f MPO-6LC, que contiene 24 módulos dúplex LC, se utiliza junto con un1U recinto de fibra de alta densidad. Esta configuración optimiza la gestión de la fibra y minimiza el desorden de cable.
2. Núcleo para acceder a la conexión:
Un cable de tronco femenino de 24F MPO-MPOse puede usar para contactar la conexión de núcleo y el cableado de acceso.
3. Solución de cableado de acceso:
El mismo enfoque de conexión del núcleo también se puede aplicar a la solución de cableado de acceso, lo que garantiza la escalabilidad y la consistencia en toda la red.
Certificados
Ceñudo
RCP
ISO
ROHS
Rangos completos de pruebas de confiabilidad del laboratorio de terceros
Prueba de acoplamiento
Prueba de caída
Prueba de durabilidad
Prueba de temperatura y humedad de alta constante
Prueba de temperatura alta en baja
Prueba de pérdida
Prueba de inspección de la sección transversal micro
Resistente a la prueba de flexión repetida
Prueba de quema vertical única
Prueba de cambio de temperatura
Prueba UV
Entrega (7-15 días)
Optico ofrece una gama de opciones de entrega confiables, que incluyen flete aéreo, flete marina, carga terrestre y envío expreso a través de proveedores de confianza como FedEx, DHL y UPS. Ya sea que necesite velocidad, rentabilidad o flexibilidad, Optico lo tiene cubierto. Confíe en el óptico para obtener sus productos a donde necesitan ir, de manera segura y a tiempo.
Etiqueta: 24f MPO Trunk Cable OM4 Macho 2 × 12, China, fabricantes, proveedores, fábrica, al por mayor, personalizado
