Perfil de producto
El 12F MTP OS2 Backbone Chatch Cord es un cable de fibra óptica de alto rendimiento diseñado para satisfacer las demandas de aplicaciones de alto ancho de banda en centros de datos.
Con sus características avanzadas y tecnología de vanguardia, el cable de la red troncal MTP OS2 12F MTP, proporciona transmisión de datos confiable y eficiente, lo que lo convierte en una opción ideal para las infraestructuras de red modernas.
12F MTP OS2 Patch de colección de backbone Femenina adopta el conector MTP conEC MTP de EE. UU. Y Corning Clearcurve Fiber Core, apuntando completamente a 40 g de PSM LR4, 40 g QSFP+ PLR4 y otras soluciones de conexión directa de módulos ópticos y aplicaciones en centros de datos de alta densidad.
Especificaciones del producto
| Propiedades físicas | Parámetro | ||
| Conteo de fibra | 8/12/16/24/32/48 fibras/personalizado | ||
| Modo de fibra | SM (OS2)/MM (OM3/OM4/OM5) | ||
| Tipo de conector | Nosotros conec mtp mujer/hombre; MPO mujer/hombre | ||
| Polaridad | Tipo A/B/C | ||
| Chaqueta | PVC/LSZH/OFNP | ||
| Color de la chaqueta | Amarillo/aqua/magenta/lima verde/personalizado | ||
| Diámetro del cable (mm) | 3 | ||
| Radio de curvatura mínima | 7.5 | ||
| Longitud de fibra y arranque | Personalizable | ||
|
|
|||
| Propiedades ópticas | Parámetro | ||
| Pérdida de inserción (DB) | Pérdida estándar | Baja pérdida | Ultra baja pérdida |
| Menos de o igual a 0.7 | SM menor o igual a 0.35, mm menor o igual a 0.5 | Menos de o igual a 0.25 | |
| Pérdida de retorno (DB) | SM mayor o igual a 60, mm mayor o igual a 20 | ||
| Longitud de onda (nm) | SM 1310/1550, MM 850/1300 | ||
| Resistencia a la tracción (n) | A largo plazo | Corto plazo | |
| 70N | 220N | ||
| Temperatura de funcionamiento (grado) | -40 ~ +85 | ||
| Temperatura de almacenamiento (grado) | -20 ~ +70 | ||
Características del producto
Rendimiento alto
La hembra de cable de la red troncal MTP OS2 12F cuenta con una baja pérdida de inserción menor o igual a 0.75dB y una alta pérdida de retorno mayor o igual a 60dB, lo que garantiza la transmisión de datos de alto rendimiento con una degradación de señal mínima.
Robusto y duradero
Construido con materiales de alta calidad e insensible a la flexión, el cable MTP de fibra es adecuado para entornos exigentes en los centros de datos.
Conectividad versátil
Con una terminación del canal de fibra y soporte para Ethernet de 40 g/100g, el cable MTP de fibra atiende a varias aplicaciones de alto ancho de banda, lo que lo convierte en una solución versátil para diversas necesidades de red.
Embalaje personalizable
El envasado de cable MTP de fibra de óptico está meticulosamente diseñado con un enfoque en la perfección, la simplicidad y la amabilidad ambiental.
Las etiquetas personalizadas y los servicios de embalaje están disponibles para satisfacer las necesidades individuales del cliente.
Fibra Corning (baja IL)
Conector MTP de EE. UU.
Materiales ecológicos de alta calidad
Insensible a la flexión
Nuestra confianza de la marca proviene de un equipo de producción sólido
aplicaciones
Redes de área local del centro de datos de SAN
Acuerdo de 40 g y 100 g ascendente
Dispositivo LAN/transceptor
100% estrictamente probado antes de la entrega
Prueba de IL/RL
Prueba 3D
Prueba de temperatura
aviso de pedido
Polaridad
| 1 | A |
| 2 | B |
| 3 | C |
Masculino o femenino
El diámetro
| 1 | 3.0 mm |
| 2 | 3.5 mm |
| 3 | 4.3 mm |
Longitud
| 1 | 1m |
| 2 | 2m |
| 3 | 3m |
| 4 | ... |
| 5 | Costumbre |
Dibujo de producción
Optico posee un poderoso equipo de ingenieros, dibujos de instrucciones de producción, logotipos, colores, conectores, el número de núcleos y otros requisitos especiales se pueden personalizar.
Bienvenido a contactarnos para personalizar sus requisitos especiales.
Soluciones de conectividad
25 g de solución de cableado de troncal
1. Solución de cableado del núcleo:
a. Equipo de conexión del núcleo
Utilizar un interruptor de alto rendimiento con un25G SFP28 Módulo de transceptor óptico, la velocidad de transmisión de datos puede alcanzar velocidades de 25.78 GB/s.
b. Método de conexión de fibra
Conecte el equipo usandoLC UPC a LC UPC Duplex OM4 Multimode CordoCable de parche MTP 12 núcleos.
do. Gestión de cableado de fibra:
IncorporarCasete MTP-12 (12 fibras OM4 multimodo, dúplex MTP a 6 x lc)yRecinto de montaje de estantería de alta densidad con un cajón deslizantepara organizar cables y reducir el desorden.
Alternativamente, use24f 2 × 12f MPO-6LC MPO Cassette OM3, Quad Lcen el mismo1U recinto de soporte de estante.
2. Núcleo para acceder a la conexión
Emplear24f 2 × 12 mpo cable troncal OM3 hembrao24f MPO-MPO Cable troncal hembra OS2Para las conexiones de núcleo a acceso.
3. Accede a la solución de cableado
Esto sigue las mismas especificaciones que la solución de cableado central.
Certificados
Ceñudo
RCP
ISO
ROHS
Rangos completos de pruebas de confiabilidad del laboratorio de terceros
Prueba de acoplamiento
Prueba de caída
Prueba de durabilidad
Prueba de temperatura y humedad de alta constante

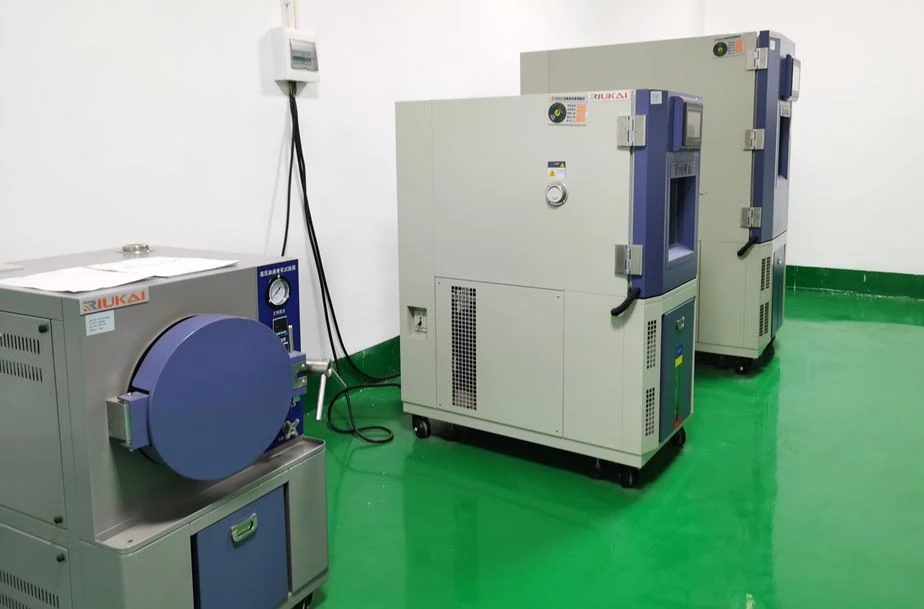

Prueba de temperatura alta en baja
Prueba de pérdida
Prueba de inspección de la sección transversal micro
Resistente a la prueba de flexión repetida
Prueba de quema vertical única
Prueba de cambio de temperatura
Prueba UV
Entrega (7-15 días)
El envasado femenino del cable de parche de la red troncal MTP OPTO de Optico se esfuerza por la perfección, la simplicidad y la ligereza, la protección verde y ambiental, y la protección integral de los bienes. Además, también podemos proporcionar servicios personalizados para etiquetas y envases de acuerdo con las diferentes necesidades de los clientes.
