Perfil del producto

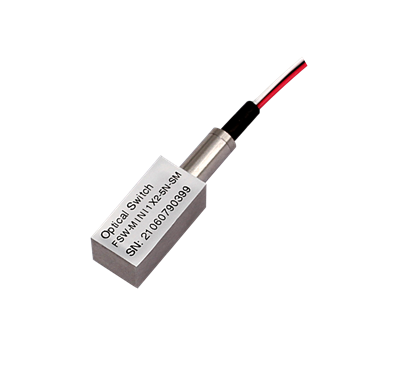

- Este interruptor óptico mecánico de 1x2 PM está diseñado específicamente para sistemas ópticos sensibles a la polarización-, es compatible con las principales bandas de comunicación de 1310 nm y 1550 nm y ofrece una excelente adaptabilidad de longitud de onda amplia. El interruptor óptico emplea una estructura de accionamiento mecánico de precisión, que permite la conmutación de ruta óptica bidireccional mientras mantiene una polarización de señal óptica estable durante todo el proceso de conmutación.
-
El interruptor óptico mecánico 1x2 PM presenta un diseño de ruta óptica sin pegamento-, que ofrece ventajas como baja pérdida, alto aislamiento y baja diafonía. Además, cuenta con una excelente adaptabilidad ambiental y una vida útil ultra-larga, y admite configuraciones opcionales de bloqueo de encendido y apagado controlado eléctricamente-. Con su funcionamiento estable y confiable, este conmutador óptico puede usarse ampliamente en comunicación coherente, detección de fibra óptica, monitoreo de línea, detección óptica de precisión y protección de redundancia de red óptica.
Especificaciones del producto
| Parámetro | Valor | |
| Tipo | 1×1,1×2 | |
| Longitud de onda (nm) | 1310 o 1550 | 1310/1550 |
| Pérdida de inserción (dB) | Menor o igual a 0,8 (tipo 0,6) | Menor o igual a 1,0 (tipo 0,8) |
| Diafonía (dB) | Mayor o igual a 55 | Mayor o igual a 55 |
| Pérdida de retorno (dB) | Mayor o igual a 55 | Mayor o igual a 55 |
| Relación de extinción (dB) | Mayor o igual a 20 | |
| Repetibilidad (dB) | Menor o igual a ±0,05 | |
| Tiempo de cambio (ms) | 10 | |
| Vida útil (ciclo) | >1,000,000 | |
| Modo de cambio | Con o sin-enclavamiento | |
| Temperatura de almacenamiento (grados) | -40-+85 | |
| Voltaje de accionamiento (V) | 5 ± 0,5 CC o pulso de 5 V | |
| Corriente de trabajo (mA) | <50 | |
| Tipo de fibra | Ver información del pedido | |
| Dimensión (LxMxH) (mm) | 27×12.6×8.5 | |
| Observación: | ||
|
||
|
||
|
||
Diagrama del paquete del interruptor óptico PM
Configuración del puerto
Adopta una estructura estándar 1×2, con P1 como puerto común y P2 como puerto de canal de conmutación, compatible con bidireccional.selección de ruta óptica.
Interfaz eléctrica
Equipado con doble-fila
Conectores estándar de 10 pines
(paso de 2,54 mm), compatible con circuitos controladores de PCB convencionales, compatible con conmutación electrónica y modos personalizados de enclavamiento/sin-enganche.
Diseño de montaje
Cuenta con orificios de montaje estándar de Ø5,5 mm, que admiten el montaje directo en el panel o chasis, adecuados para montaje automatizado e implementación masiva.
Dimensiones mecánicas
Las dimensiones del cuerpo principal son aproximadamente 27×12×8,2 mm, con una longitud total de 37 mm incluida la coleta. La estructura compacta es adecuada para montajes en rack de 1U/2U e integración de módulos de alta-densidad.
Características del producto
Adopta una alineación de trayectoria óptica mecánica de alta-precisión para mantener estrictamente la dirección de polarización de la luz de entrada durante la conmutación. Con un índice de extinción típico mayor o igual a 20 dB, se adapta perfectamente a sistemas sensibles a la polarización-como comunicación coherente, giroscopios de fibra óptica, comunicación cuántica,
y detección de precisión, evitando la distorsión de la señal y la degradación del rendimiento.
Presenta un diseño de ruta óptica de baja reflexión-libre de epoxi-y con una pérdida de inserción típica inferior o igual a 0,5 dB y aislamiento de canal superior o igual a 55 dB.Minimiza la interferencia para garantizar una alta-calidadtransmisión de señal y reducir la atenuación general del enlace.
La ruta óptica central no contiene epoxi-y ofrece una excelente resistencia a las variaciones de temperatura, vibraciones y golpes. Con un amplio rango de temperatura de funcionamiento y una vida útil de más de 1 millón de ciclos de conmutación, garantiza un funcionamiento estable a largo plazo-y
Cumple con los estrictos requisitos de confiabilidad de la industria.
y equipos de telecomunicaciones-.
Compatible con bandas PM de 1310 nm y 1550 nm, las longitudes de onda más comunes para redes metropolitanas y de telecomunicaciones.Se adapta a transmisiones de larga-transmisión,acceso al metro,y escenarios de prueba y medición,mejorando la versatilidad del equipo
y reducir los costos de inventario.
Admite personalización de fibra monomodo-/PM, varios voltajes de unidad y conexión con o sin-enclavamiento.
Versiones de-conmutación rápida/bajo-consumo.
Los pigtails se pueden personalizar con conectores FC/LC/SC/APC/PC para cumplir con diferentesNecesidades de cableado y pruebas.
El paquete compacto con distribución de pines estándar permite una integración perfecta en módulos ópticos, instrumentos de prueba, equipos de red óptica y plataformas de prueba automatizadas, ideal para instalación en racks de alta-densidad y líneas de producción automatizadas.
principio de funcionamiento
El Interruptor Óptico Mecánico 1x2 PM controla su estructura mecánica interna mediante señales de control eléctricas,
cambiar rápidamente entre dos estados para lograr la selección bidireccional de una señal de entrada entre dos canales,
manteniendo el estado de polarización de la señal óptica de forma estable durante todo el proceso,
proporcionando una solución fiable de programación de rutas ópticas para sistemas sensibles a la polarización-.
Etapa A
El puerto común P1 está conectado al puerto del canal P2,mientras P3 está desconectado. Las señales ópticas ingresadas desde P1 se transmiten directamente a P2, completando la selección de la ruta óptica.
Etapa B
El puerto común P1 está conectado al puerto del canal P3, mientras que P2 está desconectado. Las señales ópticas introducidas desde P1 se cambian a P3, logrando el cambio de canal.
Aplicaciones del producto
Accionamiento eléctrico
| Tipo | Óptico Camino |
Accionamiento eléctrico | Sensor de estado | ||||||
| Pin1 | Pin5 | Pin5 | Pin10 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 | ||
| N-enclavamiento | 1-2 | - | - | - | - | cerca | abierto | abierto | cerca |
| 1-3 | V+ | - | - | Tierra | abierto | cerca | cerca | abierto | |
| enganche | 1-2 | - | - | Tierra | V+ | cerca | abierto | abierto | cerca |
| 1-3 | V+ | Tierra | - | - | abierto | cerca | cerca | abierto | |
Información de pedido
|
PMO SUDOESTE |
Tipo | Longitud de onda | Modo | Tipo de coleta | Tipo de fibra | Longitud | Conector |
|
1x1 1x2 |
85=850nm 13=1310nm 1315=1310/1550 |
L=Enganche N=Sin-enclavamiento |
250=250um fibra desnuda 900=900um tubo suelto
|
1=SMF-28e 2=50/125 3=62.5/125 |
1=1m | NE=Ninguno FA=FC/APC FC=FC/UPC SA=SC/APC |
