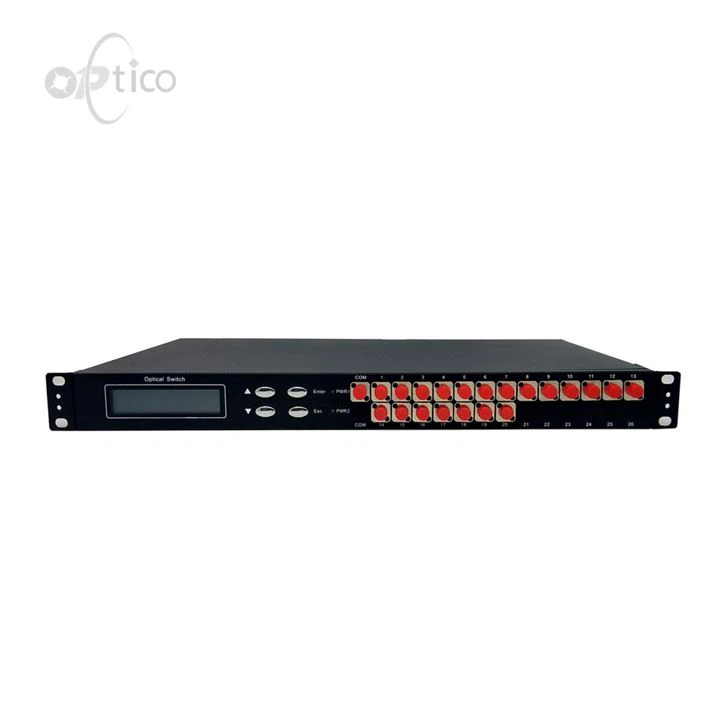

Interruptor óptico mecánico tipo montaje en rack 1U
Interruptor óptico mecánico tipo montaje en rack 1U

Interruptor óptico mecánico tipo montaje en rack 1U

Maestro de interruptores ópticos. El interruptor óptico en marco de la serie OPTICO 7206 también es un dispositivo de control de ruta óptica, utilizado principalmente en el control óptico de múltiples rutas, automatización de detectores de luces múltiples LAN en sistemas de transmisión óptica, sistema de monitoreo dinámico multipunto de conmutación y detección óptica, para lograr selección de ruta de nivel totalmente óptico, selección de longitud de onda y funciones de protección de autorreparación.
Envíeconsulta



Interruptor óptico mecánico tipo montaje en rack 1U

El conmutador óptico mecánico multicanal es un tipo de dispositivo de control óptico que desempeña la función de controlar la ruta óptica y convertir la ruta óptica. Desempeña un papel importante en las aplicaciones de comunicación óptica. Maestro de interruptores ópticos. El interruptor óptico en marco de la serie OPTICO 7206 también es un dispositivo de control de ruta óptica, utilizado principalmente en el control óptico de múltiples rutas, automatización de detectores de luces múltiples LAN en sistemas de transmisión óptica, sistema de monitoreo dinámico multipunto de conmutación y detección óptica, para lograr selección de ruta de nivel totalmente óptico, selección de longitud de onda y funciones de protección de autorreparación.

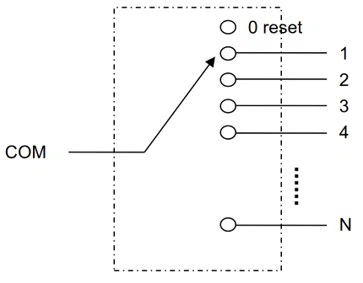

Diagrama de camino óptico


Mechanical Switch optical path diagram

Especificaciones del producto


ElementosEspecificaciones
Longitud de onda de trabajo (nm)1260~1650nm850/1300nm
Longitud de onda de prueba (nm)1310/1500nm850nm
Pérdida de inserción (dB)Tipo.:<1.0, Max:<1.2
Pérdida de retorno (dB)SM Mayor o igual a 50 MM Mayor o igual a 30
Diafonía (dB)SM Mayor o igual a 55 MM Mayor o igual a 35
PDL(dB)Menor o igual a 0.05
WDL(dB)Menor o igual a 0.25
TDL (dB)Menor o igual a 0.25
Tipo de fibraSM(9/125)milímetro (50/125, 62.5/125um)
Repetibilidad (dB)Menor o igual a ±0.05
Cambio de tiempo (ms)
Menor o igual a 10 (canal adyacente)
Puerto de vigilanciaRJ45, RS-232
tipo de conectorFC/PC, FC/APC
fuente de alimentación de trabajoCA: 85 ~ 264 V (50/60 Hz)/ CC: 36 ~ 72 V
Potencia óptica máxima (mW)Menor o igual a 500
Temperatura de trabajo (grado)-10~ más 60
Temperatura de almacenamiento (grados)-40~ más 85
Humedad relativa (porcentaje)5~95
Dimensión (mm)
Estándar de 19 pulgadas (1U)
Diagrama de secuencia de tiempo:


Time sequence diagram

Instrucciones para el usuario


1. 1.Estructura del panel frontal

Structure of device

(1) Pantalla LCD: muestra la dirección del dispositivo, el canal actual y la información relacionada.

(2)▲ -- tecla arriba; ▼ -- tecla Abajo; Ingrese -- tecla OK; Esc -- Cancela la tecla.

(3) Indicador de potencia PWR1, PWR2: indicador de potencia de trabajo.

(4) Descripción de la interfaz óptica: Los puertos de E/S en el panel del dispositivo son puertos públicos, 1, 2, 3... y 16 son números de canal respectivamente.


1.2. Estructura del panel trasero

Rear structure

(1) Interfaces de fuente de alimentación de CC y CA: interfaces de entrada del equipo que funciona con fuente de alimentación de CA y CC.

(2) puerto Ethernet RJ45, puerto serial RS-232: la interfaz de comunicación de datos de monitoreo del dispositivo.


1.3. Descripción de la conexión del dispositivo

1.3.1. Descripción esquemática de la ruta óptica interna

Internal optical path schematic description

1.4.Información de pedido: OP-7206-1×NABCDEFGH

Ejemplo: OP-7206-1×24-1-L-ETH/232-SM-FS-220/48-02-FA

ABCDEFGH
TipoModo de visualizaciónModo de controlTipo de fibraLongitud de onda de trabajoFuente de alimentaciónTamaño y Puertotipo de conector
1.MotorL:LCD232:RS232SM: SM, 9/125
85:850±40nm220:CA 220V02: 483x330x88mm
OO: Noe
2. ReléK: CLAVEETH:EthernetM5: milímetro, 50/125O: Banda O (1260~1650nm)48: CC-48V
LP:LC/PC
3. MEMS
ETH/232:Ethernet/RS232M6: milímetro, 62,5/125C: Banda C (1530~1565nm)220/48: CA 220 V y CC-48V
AL:LC/APC
4 imán
X: OtrosX: OtrosL: banda L (1565 ~ 1625 nm)

FP:FC/PC
12:Motor/Relé



U: Banda U (1625~1675nm)


FA:FC/APC
X.Otros



FS: 1260~1650nm


SP: SC/PC




FS2: 1400~1700nm


SA: SC/APC







STP:ST/PC







ESTA:ST/APC







X: Otros
