Como todos sabemos, la tecnología DWDM puede transmitir docenas de longitudes de onda en una sola fibra óptica, lo que amplía enormemente la capacidad de transmisión de los sistemas de comunicación por fibra óptica. El módulo de multiplexación / demultiplexación por división de longitud de onda más antiguo utilizado en el sistema DWDM se basa en el filtro de película dieléctrica TFF. Ambos están en estructura en serie. Diferentes longitudes de onda experimentan diferentes números de dispositivos en el módulo, lo que resulta en diferentes pérdidas de energía. A medida que aumenta el número de puertos, se deteriora la uniformidad de pérdida del módulo DWDM. Al mismo tiempo, la pérdida máxima en el último puerto es otro factor que restringe la cantidad de puertos. Por tanto, el número de canales de los módulos DWDM basados en tecnología TFF no suele superar los 16.
Sin embargo, un sistema DWDM típico generalmente transmite 40 o 48 longitudes de onda en una sola fibra óptica, por lo que se requiere un multiplexor / demultiplexor con un mayor número de puertos. El módulo WDM de la estructura en serie acumulará demasiada pérdida de potencia en el puerto trasero, por lo que es necesario adoptar una estructura paralela para multiplexar / demultiplexar docenas de longitudes de onda a la vez. La rejilla de guía de ondas en matriz AWG es un dispositivo óptico de este tipo.

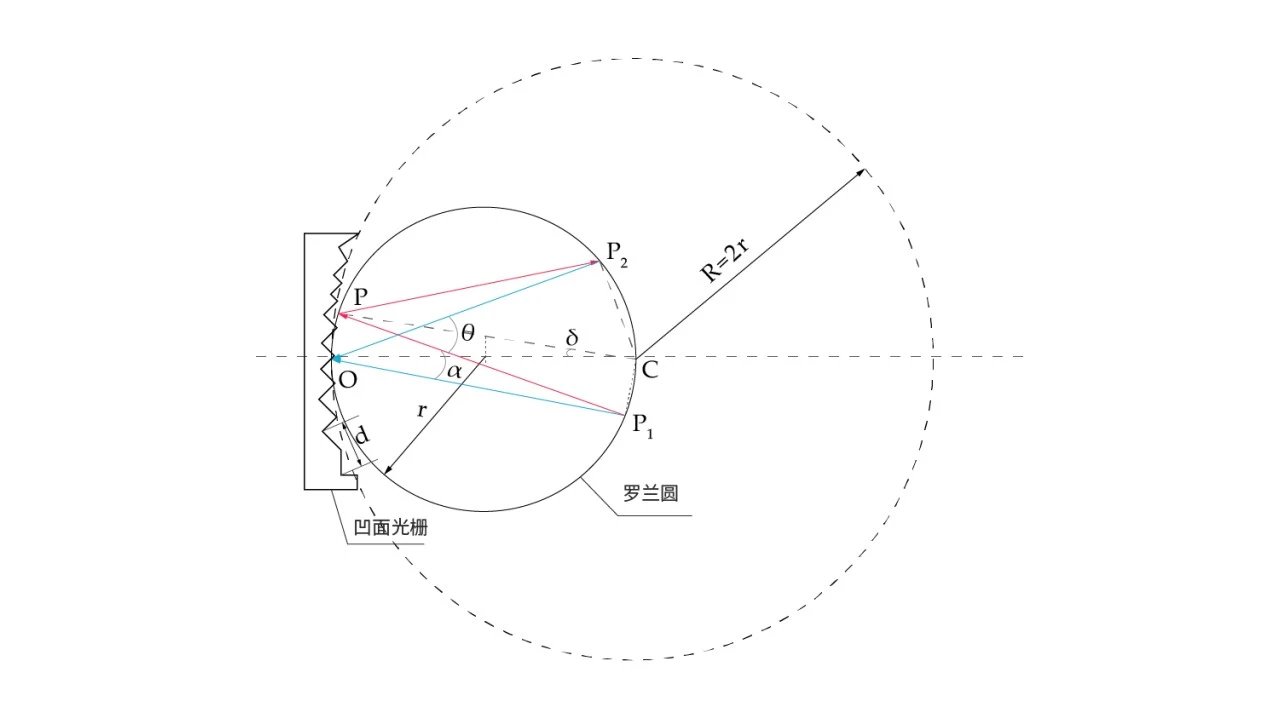

El principio de funcionamiento de AWG:
El proceso de trabajo de AWG puede considerarse el mismo: la señal DWDM se recibe desde la posición central C de la guía de ondas de salida y se distribuye a la guía de ondas en matriz a través de la transmisión libre en el acoplador en estrella de salida; se transmiten múltiples haces a la superficie del espejo en la mitad derecha de la guía de ondas en matriz. Los múltiples haces de luz reflejados entran en el acoplador en estrella de salida; después de la transmisión libre en el acoplador en estrella, los haces de luz de diferentes longitudes de onda se enfocan en diferentes posiciones y son recibidos por la guía de ondas de salida, realizando así la demultiplexación de la señal DWDM.
La principal aplicación de AWG
Enrutamiento de longitud de onda: cuando una señal óptica pasa a través de un nodo de red, se enruta de acuerdo con su longitud de onda, sin conversión fotoeléctrica. La longitud de onda determina la ruta de transmisión de la señal óptica, realiza la reutilización de la longitud de onda y mejora la utilización de la longitud de onda.
Fuente de luz de longitud de onda múltiple de división de espectro de LED: use AWG para dividir la luz de espectro amplio del LED para obtener una fuente de luz de longitud de onda múltiple de bajo costo para usar en WDM-PON (red óptica pasiva de multiplexación por división de longitud de onda)
Multiplexor óptico de adición / eliminación: en el punto de conexión de la red de señales ópticas, a menudo es necesario dividir" dividir" parte del flujo de señal del nodo, o" enchufe" algún flujo de señal en el sistema de transmisión de la red. Este tipo de equipo que puede separar la señal e insertarla se denomina&"multiplexor óptico de adición / caída GG".
Interconexión cruzada óptica: la interconexión cruzada óptica se utiliza principalmente para completar la conexión cruzada entre redes de anillo de múltiples longitudes de onda, como el nodo de la red óptica de la red, y el propósito es realizar la configuración automática, protección, restauración y reconstrucción de la óptica. red de ondas.
Red de transmisión totalmente óptica: en la estructura de red totalmente óptica y la red de transmisión totalmente óptica, OXC y OADM desempeñan el papel de transmisión de información e interconexión cruzada.
