Un divisor PLC es un dispositivo óptico pasivo que puede dividir una señal óptica de entrada en múltiples señales ópticas de salida y se usa ampliamente en redes de fibra óptica pasiva. De acuerdo con diferentes principios de funcionamiento, los divisores PLC se dividen en divisores ópticos PLC (divisores ópticos de guía de ondas planas) y acopladores FBT (divisores ópticos cónicos fusionados). Este artículo tendrá como objetivo darle una idea más clara de las diferencias detalladas entre ellos.
En primer lugar, antes de comprender la diferencia entre el divisor PLC y el acoplador FBT, comprendamos brevemente estos dos divisores ópticos.
El divisor PLC está fabricado con tecnología de semiconductores y puede proporcionar una buena solución para aplicaciones de configuración de división más grandes. Los divisores PLC se fabrican mediante fotolitografía sobre un sustrato de vidrio de cuarzo con guías de ondas que pueden enrutar un porcentaje específico (equivalente) de luz. Por lo general, la relación de división óptica del divisor PLC es 1x2~1x128/2x128~2x128/1x3/1x5/1x6/1x9/1x12, etc., con divisor PLC de fibra desnuda (250um), divisor PLC tipo mini (900um), tipo ABS Divisor de PLC, Divisor de PLC con kits de distribución, Divisor de PLC tipo LGX, Divisor de PLC de panel 1U, Divisor de PLC tipo ODF y otros paquetes.
El acoplador FBT adopta la tecnología tradicional de fabricación de dispositivos pasivos, que agrupa dos o más fibras y realiza la fusión y el estiramiento a través de una máquina de extracción de conos. Dado que la fibra óptica empalmada es relativamente frágil, normalmente se cubre un tubo de vidrio hecho de resina epoxi y sílice fuera de la fibra óptica empalmada. Al mismo tiempo, una capa de tubo de acero inoxidable se cubre fuera del tubo de vidrio y finalmente se sella con silicona. Con el desarrollo maduro de la tecnología, la rentabilidad del acoplador FBT es cada vez mayor.

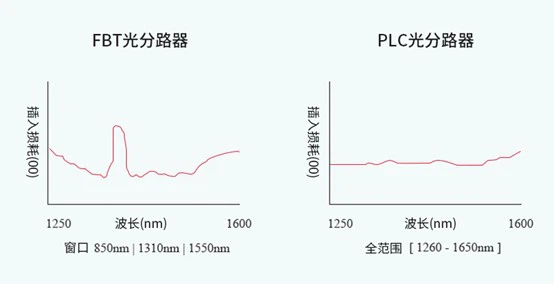

La longitud de onda de trabajo del divisor PLC es de 1260nm ~1650nm, y la longitud de onda se puede ajustar para admitir más entornos de aplicación; mientras que el acoplador divisor óptico FBT solo admite tres longitudes de onda de 850nm/1310nm/1550nm y no puede funcionar en otras longitudes de onda.

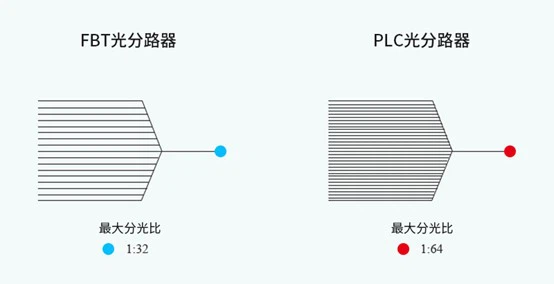

La relación de división se refiere a la relación entre la señal óptica de entrada y la señal óptica de salida del divisor óptico. La relación de división del divisor óptico PLC es tan alta como 1:64, mientras que la relación de división del divisor óptico FBT es 1:32. En términos relativos, el divisor óptico PLC puede proporcionar una mayor confiabilidad. Pero la relación de división óptica del divisor óptico FBT es variable y admite personalización, como 1:3/1:5/1x6/1:9/1:12, mientras que el divisor óptico PLC solo puede elegir un producto estándar 1xn /2xN.
El divisor óptico PLC puede lograr una división uniforme de igual proporción, mientras que el divisor óptico FBT se compone de múltiples conexiones 1x2. Carece de gestión de señal y no puede lograr una división uniforme. Además, cuanto mayor sea la relación de división, peor será la uniformidad, lo que afecta la distancia de transmisión.
En la actualidad, el proceso de estirado cónico maduro solo puede extraer menos de 1x4 a la vez. Por lo tanto, cuando la relación de división es superior a 1:8, el acoplador FBT necesita más de 7 1x2 paquetes de conexión, lo que es propenso a errores y fallas. Es decir, cuanto mayor sea la relación de división del acoplador FBT, mayor será la tasa de fallas. La tasa de fallas del divisor óptico PLC es mucho menor que la del acoplador FBT, como se muestra en la figura a continuación.
La temperatura es un factor clave que afecta la pérdida de inserción de los dispositivos ópticos, por lo tanto, la estabilidad de la temperatura juega un papel crucial en el rendimiento del dispositivo. El divisor PLC puede funcionar de manera estable a -40~85 grados, mientras que el rango de temperatura de trabajo del acoplador FBT es -5~75 grados. En términos relativos, el divisor PLC tiene un rango de temperatura de trabajo más amplio. También mantiene un buen desempeño en el medio ambiente.
El divisor óptico PLC tiene un proceso de fabricación complejo y un alto costo de chip; mientras que el acoplador FBT está hecho de acero, tubos termorretráctiles y otros materiales. Debido al bajo costo del material y la tecnología de fabricación de dispositivos simples, en términos relativos, el acoplador FBT es más económico.
En resumen, el divisor PLC y el acoplador FBT tienen sus propias ventajas y desventajas, como se detalla a continuación:
| Artículo | Divisor de PLC | Acoplador FBT |
| Ventaja |
|
|
| Desventaja |
|
|
En general, el divisor PLC y el acoplador FBT tienen muchas diferencias en el proceso de fabricación, la longitud de onda operativa, la temperatura, etc., excepto por la apariencia y el tamaño similares. Desde la llegada del divisor PLC, se puede ver que la tecnología de fabricación del divisor óptico ha progresado mucho en los últimos años. En comparación con el acoplador FBT tradicional, el divisor PLC es una fuente pasiva con un rendimiento superior. Componentes ópticos, si su red tiene un alto rendimiento, se recomienda que elija un divisor PLC en lugar del acoplador divisor óptico FBT.
