Qué es la PPC
CFP, abreviatura de factor de forma C conectable, es un dispositivo óptico que transmite señales de datos de alta velocidad, generalmente capaz de transmitir velocidades ultra altas de 40G, 100G o incluso 400G. CFP MSA define las especificaciones de interfaz de hardware y las especificaciones de interfaz de gestión de transceptores ópticos CFP a diferentes velocidades. CFP es un transceptor que puede soportar el intercambio en caliente. Puede soportar una sola señal 100G, OTU4, una o más señales 40G, OTU3 o STM-256/OC-768.
¿Cuáles son los transceptores CFP

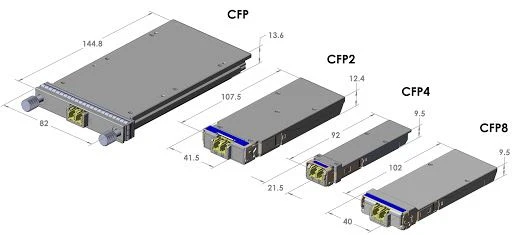

Con el fin de satisfacer los requisitos de ancho de banda alto en las redes de comunicación de datos, los transceptores ópticos de la serie CFP 100G han derivado muchos modelos diferentes, divididos principalmente en CFP, CFP2, CFP4 y CFP8. Cabe señalar que estos transceptores ópticos no se pueden utilizar indistintamente, pero se pueden utilizar simultáneamente en el mismo sistema.
Transceptor CFP
El transceptor óptico 100G de primera generación es un transceptor óptico CFP muy grande, que admite la transmisión en fibras monomodo y multimodo con múltiples velocidades, protocolos y longitudes de enlace según sea necesario, incluidos todos los medios físicos incluidos en la interfaz IEEE802.3ba estándar Relacionado (PMD). También hay diferentes tipos de transceptores 100G CFP. El transceptor CFP 100GBASE-LR4 puede completar la transmisión de señal de 10km en fibra monomodo, y los transceptores CFP 100GBASE-ER10 CFP y 100GBASE-ER4 pueden completar la transmisión de señal de 40km en fibra monomodo. Se pueden aplicar a la construcción del centro de datos.
Transceptor CFP2
El volumen del transceptor CFP2 es sólo la mitad del transceptor CFP. Puede soportar 10 canales 10G, 4 canales 25G, 8 canales 25G y 8 canales 50G. 100G CFP2 se utiliza a menudo como un enlace de interconexión Ethernet 100G, con mayor eficiencia de transmisión que los transceptores ópticos CFP, y su tamaño más pequeño lo hace adecuado para cableado de mayor densidad.
Transceptor CFP4
El volumen del transceptor óptico CFP4 es una cuarta parte de la CFP, y hay opciones de modo único y multimodo. El transceptor óptico CFP de principios de 100G alcanzó una velocidad de transmisión de 100G a través de 10 canales 10G, mientras que el transceptor óptico 100G CFP4 actual logra una transmisión 100G a través de 4 canales 25G, por lo que la eficiencia de transmisión es mayor y la estabilidad es más fuerte. No sólo eso, el consumo de energía también se reduce, y el costo es menor que el de LA CFP2. El transceptor CFP4 puede soportar la transmisión de 4 canales 10G, se puede utilizar para la transmisión Ethernet 40G/100G, la comunicación remota, etc.
Transceptor CFP8
El transceptor CFP8 fue propuesto en 2015. CFP8 es una extensión de CFP4. El número de canales se aumenta a 8 canales, y el tamaño se incrementa en consecuencia, que es similar a CFP2, que es 40 mm x 102 mm x 9,5 mm. En comparación con el esquema de transmisión 100G existente, el transceptor CFP8 puede proporcionar más de cuatro veces el ancho de banda, normalmente 16 señales 25G paralelas o 8 señales paralelas 50G. En comparación con el uso de 8 50G para la transmisión, 16 señales paralelas 25G son más caras, y 16 25G láseres son necesarios. El transceptor CFP8 tiene una estructura compacta y un bajo consumo de energía. En general, es una solución con alta densidad de puerto y alto ancho de banda.
Escenarios de aplicación comunes del transceptor CFP
Los transceptores ópticos coherentes 100G se utilizan principalmente para la transmisión óptica del lado de línea de los sistemas de división de longitud de onda 100G. En comparación con otras formas de transceptores ópticos del lado de la línea, tiene un buen rendimiento OSNR, sensibilidad, tolerancia de dispersión y tolerancia DGD. La tecnología de multiplexación por división de longitud de onda DWDM que utiliza transceptores CFP coherentes se utiliza ampliamente en redes de área metropolitana de 100G para satisfacer sus requisitos de alta capacidad y larga distancia.
Conclusión
La interfaz del transceptor óptico CFP está diseñada de acuerdo con el transceptor óptico SFP, pero proporciona 10 canales de datos paralelos de 10Gbit/s o 4 25Gbit/s en la dirección del transceptor, con una velocidad de transmisión de hasta 100 Gbps. Debido a su continuo desarrollo, ahora existen CFP2, CFP4, CFP8 y otras clasificaciones. El transceptor CFP coherente 100G puede garantizar el rendimiento de la transmisión al tiempo que reduce la pérdida de transmisión óptica. Es una solución eficaz para redes de área metropolitana 100G.
