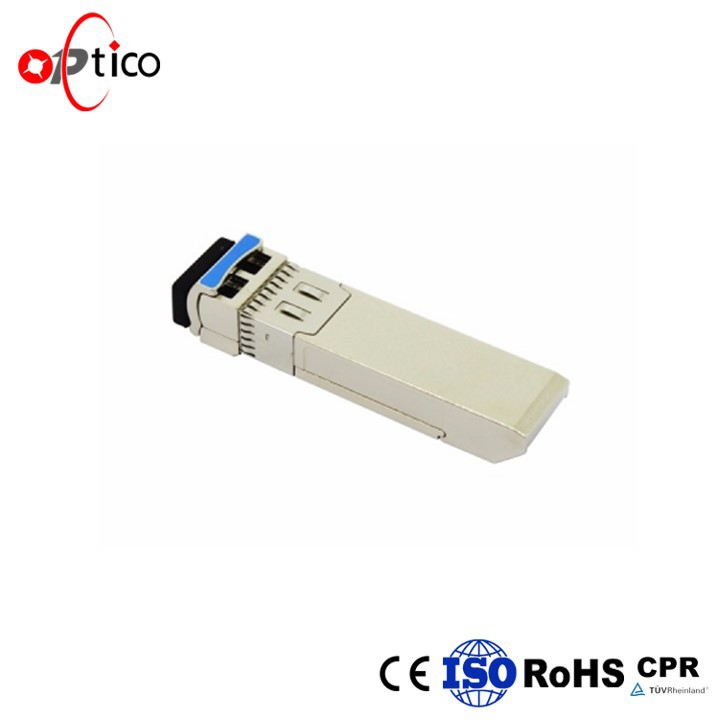

¿Qué es el módulo óptico SFP?
El módulo óptico SFP es un dispositivo de interfaz que convierte señales eléctricas gigabit en señales ópticas. Es un módulo de transceptor óptico gigabit pequeño y conectable estándar de la industria que se puede conectar a equipos de red como conmutadores, enrutadores y convertidores de medios. El puerto SFP se utiliza para conectar cables de red ópticos o de cobre para la transmisión de datos. Por lo general, podemos encontrarlo en conmutadores Ethernet, routers, cortafuegos y tarjetas de interfaz de red.
¿Qué es un puerto SFP?
La función principal del puerto SFP es para la conversión de señal y la transmisión de datos. Su puerto cumple con el estándar IEEE 802.3ab (como 1000BASE-T), y la distancia máxima de transmisión puede alcanzar 1000 Mbps (el puerto SFP del switch admite 100/1000Mbps).
Características del puerto SFP
El puerto SFP es una interfaz de E/S intercambiable en caliente (en referencia a la interfaz de entrada/salida), que tiene una gran flexibilidad y es adecuada para una variedad de productos, como 1000BASE-SX, 1000BASE-LX/LH, 1000BASE-ZX o 1000BASE -BX10-D/U puertos se pueden intercambiar, y el puerto SFP es compatible con versiones anteriores, soportando 10/100/1000Mbps.
Puerto SFP del conmutador Gigabit
El puerto SFP del conmutador gigabit se puede utilizar para ampliar la función de conmutación de toda la red conectando varios tipos de fibras ópticas (como fibra monomodo y multimodo) y puentes de red (como Cat5e y Cat6), pero el puerto SFP del conmutador gigabit El módulo óptico SFP debe insertarse antes de su uso y, a continuación, utilizar puentes de fibra y puentes de red para la transmisión de datos. Todos los switches de nivel empresarial en el mercado ahora tienen al menos dos puertos SFP, que se pueden utilizar para construir topologías de red de anillo o estrella entre diferentes edificios, pisos o áreas a través de la conexión de fibras ópticas y puentes de red.
Ventajas del módulo óptico SFP
El volumen del módulo óptico SFP se reduce a la mitad en comparación con el volumen del módulo óptico GBIC. El número de puertos SFP en el mismo panel será el doble que el del módulo óptico GBIC. El mismo módulo óptico SFP tiene una mini ranura de fibra óptica plug-and-play, que se ajusta a los datos Con requisitos de alta densidad en el centro, los módulos ópticos SFP reemplazarán los módulos ópticos GBIC en centros de datos en el futuro.
Módulos ópticos SFP populares
Debido a que los módulos ópticos SFP de GLC-BX-D y GLC-BX-usted son potentes y muy buscados, estos dos tipos de módulos ópticos admiten la supervisión óptica de datos, lo que permite a los usuarios monitorear el rendimiento de los módulos ópticos en tiempo real, tales como temperatura de seguimiento, potencia de salida de luz, potencia de entrada óptica, corriente de polarización láser, voltaje de fuente de alimentación del transceptor, etc.
Además, el módulo óptico 1000BASE-BX10-D SFP con una distancia de transmisión de 10km, el módulo óptico SFP GLC-BX40-D con una distancia de transmisión de 40km, y el módulo óptico SFP GLC-BX80-D con una distancia de transmisión de 80km también son populares entre los usuarios.
Los módulos ópticos SFP anteriores tienen las siguientes cuatro ventajas:
1. Soporta intercambio en caliente, que puede reducir el tiempo de instalación, mantenimiento y gestión;
2. El puerto es flexible;
3. El diseño robusto mejora la fiabilidad;
4. Apoye la función de monitoreo óptico digital (DOM).
Aplicación de módulo óptico SFP
1. Cableado de red de corta distancia
El módulo óptico 1000BASE-T SFP admite 10/100/1000 adaptive y Auto MDI/MDIX, y se puede utilizar con cables de conexión de red sin blindaje de categoría 5; la distancia de transmisión puede alcanzar los 100m.
El módulo óptico 1000BASE-SX SFP es compatible con el estándar IEEE 802.3z 1000BASE-SX, y se puede utilizar en un enlace de fibra óptica multimodo de 50m/62,5 m con una distancia de transmisión máxima de 550 m.
2. Cableado de red de larga distancia
Los módulos ópticos 1000BASE-EX y 1000BASE-ZX SFP se pueden utilizar con fibras ópticas monomodo y son adecuados para la transmisión de red de larga distancia. La distancia de transmisión de los módulos ópticos SFP 1000BASE-EX puede alcanzar los 40 km, y la distancia de transmisión de los módulos ópticos 1000BASE-ZX SFP puede alcanzar 80km.
Nota: Cuando la fibra monomodo (SMF) se utiliza para una distancia corta, para evitar la sobrecarga del receptor, un atenuador óptico necesita ser insertado en el link.
Conclusión
El puerto SFP puede admitir módulos de puerto eléctrico SFP y módulos de puerto óptico SFP. Tanto los puertos SFP como los módulos ópticos SFP tienen una alta flexibilidad y compatibilidad en aplicaciones prácticas y son la mejor solución para Gigabit Ethernet.
