Introducción
Los cables de fibra óptica vienen en varios tipos, cada uno diseñado para cumplir con los requisitos específicos de diferentes aplicaciones. Estos cables se pueden personalizar con diferentes características para adaptarse a su uso previsto, ya sea para distribución blindada, aérea o interior. Los instaladores deben considerar cuidadosamente la ubicación de los cables para satisfacer las necesidades específicas de cada ubicación.
En las instalaciones de edificios, los cables de fibra a menudo pasan por áreas Riser o Plenum, cada una con su propio conjunto de requisitos para la selección de cables. Es importante utilizar cables con las clasificaciones de resistencia al fuego adecuadas para evitar la liberación de gases tóxicos y humo excesivo en caso de incendio. El cumplimiento de las normas de seguridad garantiza el bienestar de todos en el edificio.
Comprender la importancia de las clasificaciones de incendios y seguir los protocolos adecuados es fundamental para mantener una red de fibra óptica eficaz y segura. Al garantizar el uso de cables con las clasificaciones de resistencia al fuego correctas, se puede preservar la integridad y confiabilidad de la red.
¿Por qué es importante la cubierta exterior del cable?

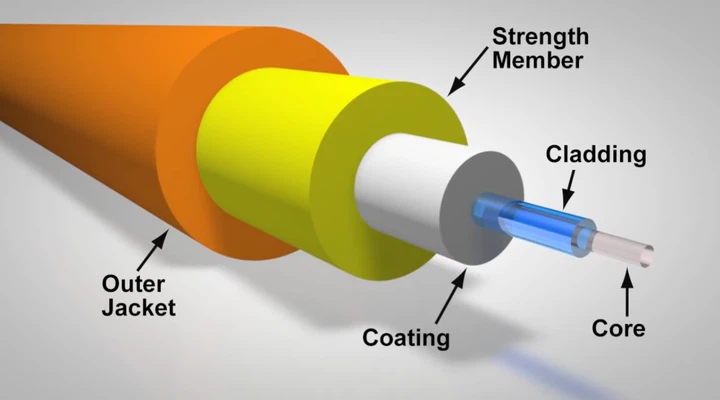

Los cables de fibra óptica generalmente consisten en núcleos de fibra, revestimientos, elementos de resistencia y cubiertas exteriores. La cubierta exterior sirve como capa protectora para el cable, proporcionando resistencia al fuego y resistencia a la humedad.
El rendimiento de la cubierta exterior es crucial en caso de incendio en un centro de datos. Las cubiertas exteriores de los cables de fibra óptica vienen en diferentes tipos de materiales, cada uno con sus características inherentes (resistencia al fuego variable) y escenarios de uso adecuados. Los materiales comunes de la cubierta exterior incluyen PE, PVC, PVDF, LSZH, Plenum y Riser. La siguiente tabla muestra el rendimiento y los entornos aplicables para estos materiales.
| Material | Ventajas |
| PE (Polietileno) |
Tiene una excelente resistencia a bajas temperaturas, buena estabilidad química, resistencia a la mayoría de la corrosión ácida y alcalina, resistencia a la abrasión y alto aislamiento eléctrico. Por lo tanto, el PE se usa comúnmente como material de cubierta exterior estándar para cables para exteriores. |
| PVC (cloruro de polivinilo) |
Tiene buenas propiedades mecánicas, alto aislamiento eléctrico, flexibilidad, resistencia y buena resistencia a la llama. Sin embargo, tiene una menor estabilidad a la luz y al calor, lo que lo hace más adecuado como material de cubierta exterior para cables de fibra óptica de interior. |
| PVDF (fluoruro de polivinilideno) |
Posee múltiples propiedades excelentes como elasticidad, bajo peso, baja conductividad térmica, alta resistencia química y resistencia al calor. También tiene mejor resistencia a las llamas que el PE y casi no produce humo incluso en caso de incendio. Por lo tanto, el material PVDF se puede utilizar para la cubierta exterior de cables de fibra óptica troncales más críticos. |
| LSZH (baja emisión de humos y cero halógenos) |
Presenta bajo nivel de humo, baja toxicidad, baja corrosividad y alto retardo de llama. LSZH es un material seguro y respetuoso con el medio ambiente, lo que lo convierte en una opción ideal para instalaciones tanto en interiores como en exteriores. Sin embargo, cabe señalar que los cables de fibra óptica con material LSZH suelen ser más caros. |
| Asamblea plenaria | Es uno de los componentes principales para producir cables de fibra óptica con clasificación OFNP. Posee alta retardancia a la llama y no genera gases tóxicos o corrosivos aún a temperaturas extremadamente altas. Los cables de fibra óptica con material Plenum son la opción preferida para cableado en conductos de ventilación o sistemas de tratamiento de aire con presión de aire positiva. |
| Tubo de subida |
Como uno de los componentes principales para producir cables de fibra óptica con clasificación OFNR, Riser tiene una resistencia a las llamas relativamente más débil en comparación con el material Plenum. También está libre de gases tóxicos y gases corrosivos. Por lo tanto, los cables de fibra óptica con material Riser se utilizan normalmente en risers verticales y cables horizontales dentro de edificios. |
¿Cuáles son las diferentes clasificaciones de resistencia al fuego de los cables de fibra óptica?
En los estándares NEC (Código Eléctrico Nacional), los cables de fibra óptica se clasifican comúnmente en clasificaciones de incendio OFNP/OFCP, OFNR/OFCR, OFNG/OFCG y OFN/OFC.
OFNP/OFCP es la calificación de retardante de llama más alta en los estándares NEC (grado plenum). Si un flujo de aire forzado de un ventilador se dirige a un conjunto de cables de fibra óptica de calidad plenum, las llamas de los cables se autoextinguirán en 5 metros y no se generarán gases tóxicos ni corrosivos.
OFNR/OFCR es la calificación vertical (grado vertical) y ocupa el segundo lugar. Cuando un flujo de aire forzado de un ventilador se dirige a un haz de cables de fibra óptica de grado vertical, las llamas se autoextinguirán en 5 metros, pero no hay requisitos de humo o toxicidad.
OFNG/OFCG y OFN/OFC son de calidad comercial y de uso general, respectivamente. Los cables de fibra óptica que cumplen con estos estándares se usan comúnmente en entornos con requisitos de resistencia al fuego más bajos.
¿Qué índices de resistencia al fuego se pueden lograr con diferentes materiales de la cubierta exterior?
Aunque la clasificación de resistencia al fuego de los cables de fibra óptica no está directamente determinada por el material de la cubierta exterior, en general, si se utiliza Plenum como material de la cubierta exterior, el cable de fibra óptica puede lograr una clasificación de resistencia al fuego OFNP durante las pruebas de retardantes de llama de NEC. Si se utiliza PVC o Riser como material de cubierta exterior, el cable de fibra óptica puede alcanzar una clasificación de resistencia al fuego OFNR. Si se utiliza LSZH como material de la cubierta exterior, el cable de fibra óptica puede alcanzar una clasificación de resistencia al fuego OFN.
En resumen, los cables de fibra óptica con cubiertas exteriores hechas de materiales Plenum, PVC/Riser o LSZH pueden cumplir con los requisitos de resistencia al fuego de los centros de datos.
¿Cómo se deben seleccionar los diferentes materiales de la cubierta exterior en función del área de diseño?
- El material plenum es adecuado para áreas de cableado horizontal y áreas dentro de entornos inflables, como conductos y sistemas de tratamiento de aire. En estos entornos, donde la circulación de aire está presente y los incidentes de incendio son difíciles de controlar, el uso de cables de fibra óptica retardantes de llama con clasificación OFNP es la mejor opción.
- El material Riser/PVC es adecuado para áreas de cableado troncal vertical, proporcionando conectividad entre equipos de entrada o salas de computadoras y armarios de telecomunicaciones de diferentes pisos. La probabilidad de incendios a gran escala es baja en estas áreas, y es suficiente lograr una clasificación de incendio OFNR.
- El material LSZH se usa comúnmente en áreas de uso general. Incluso en caso de incendio, los cables LSZH emiten humo no tóxico, evitando así daños al personal de rescate.
Conclusión
Vale la pena señalar que la cubierta exterior de los cables de fibra óptica es solo un aspecto de la prevención y el control de incendios. Para reducir de manera efectiva el riesgo y las pérdidas por incendios, es esencial una planificación cuidadosa de los escenarios de cableado y la implementación de medidas de prevención de incendios. Solo al considerar todos los aspectos de manera integral se puede garantizar la seguridad del centro de datos.
