Marco de distribución de fibra óptica, caja de terminales, caja de distribución, marco de distribución ODF
El marco de distribución real es similar y se aplica en diferentes lugares según los diferentes entornos de uso y puertos.
El marco de distribución de fibra óptica, la caja de terminales, la caja de distribución de fibra, el marco de distribución ODF son algunos de los conectores comúnmente utilizados en la conexión de fibra óptica
1. Caja de terminales de fibra óptica
La caja de terminales de fibra óptica es el conector de terminal de un cable óptico. Un extremo es un cable óptico y el otro es una coleta. Es equivalente a un dispositivo que alinea un cable óptico en una sola fibra óptica. Se instala en la caja de terminales del cable óptico del usuario del chasis. Su función es proporcionar fibra óptica, proporcionar protección mecánica y protección del medio ambiente, y permitir inspecciones adecuadas para mantener los más altos estándares de gestión de la fibra. Empalme de fusión de fibra óptica y fibra óptica, empalme de fusión de fibra óptica y pigtail, y transferencia de conectores ópticos.
Los puertos de uso común son 8 y 12 puertos.
Uso en pared y escritorio.
La caja de terminales de fibra óptica generalmente se coloca al final del cable óptico horizontal. El dispositivo conectado desde la caja de terminales de fibra óptica a través del puente óptico conectado al conmutador es el punto de conexión más cercano al terminal (dispositivo de conmutación o PC), generalmente 8 puertos.

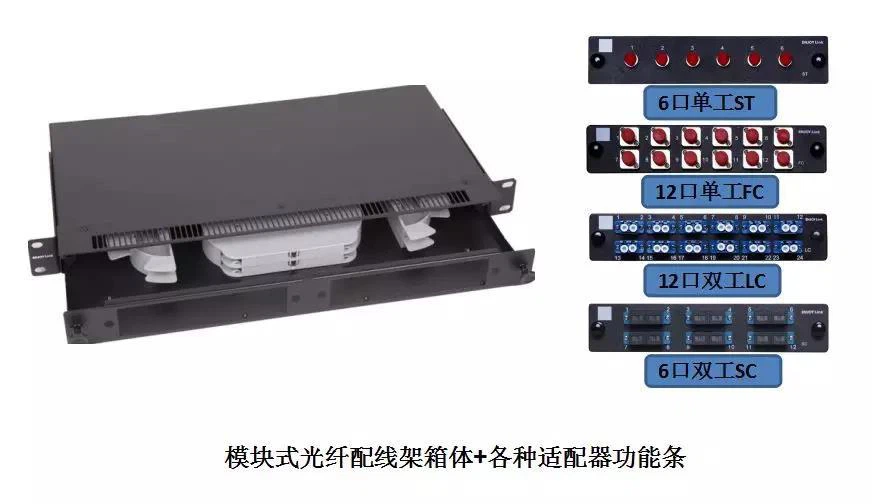

2. Marco de distribución de fibra óptica.
El marco de distribución de fibra óptica (ODF) se utiliza para la formación y distribución del cable óptico de red troncal en el sistema de comunicación de fibra óptica, y puede realizar fácilmente la conexión, distribución y programación de la línea de fibra óptica. El grado de integración a través de la red es cada vez mayor, y hay varios marcos de distribución híbridos que integran unidades de distribución de energía ODF, DDF y en una sola. Es adecuado para la distribución pequeña y mediana de módulos en serie de fibra a comunidad, de fibra a edificio, y estaciones base inalámbricas.
El marco de distribución de fibra óptica se divide principalmente en un marco de distribución de fibra de 12 puertos, un marco de distribución de fibra de 24 puertos, un marco de distribución de fibra de 48 puertos, un marco de distribución de fibra de 72 puertos, un marco de distribución de fibra de 96 puertos y un marco de distribución de fibra de 144 puertos .
3. Caja de distribución de fibra
La caja de distribución de fibra se utiliza principalmente para FTTB. En FTTH, el problema de un núcleo de fibra insuficiente es un divisor óptico y varios discos de fusión de fibra, que generalmente se cuelgan sobre el hueco de la escalera del área residencial o en el cinturón verde del área residencial.
24 o 48 puertos convencionales;
Generalmente se usa en los pozos de corriente débil del corredor;
A veces es necesario agregar un módulo divisor óptico.
4, marco de distribución ODF
El marco de distribución de fibra óptica (Marco de distribución óptica) se utiliza para la formación y distribución del cable óptico de red troncal en el sistema de comunicación de fibra óptica, que puede realizar fácilmente la conexión, distribución y programación de líneas de fibra óptica.
Características principales de ODF: diseño de ajuste completo, operación frontal completa; fusión y cableado integrados en uno, alta densidad intercambiable; se puede instalar en un bastidor estándar de 19 pulgadas; adecuado para cables ópticos con y sin cinta; tarjeta Varios adaptadores como FC, SC, ST y LC se instalan por conexión; los adaptadores y equipos se instalan a 30 ° con conexión a presión, lo que no solo garantiza la curvatura de flexión del puente, sino que también evita quemaduras por láser, lo cual es conveniente para la operación y protección completa; Y las coletas tienen un espacio de almacenamiento en disco de más de 2 m.
Puerto 12-1440 núcleo;
Utilizado principalmente en sala de informática, área pequeña, cableado de fibra FTTH;
En resumen, las funciones de los bastidores de alto nivel anteriores se pueden clasificar colectivamente como:
CablesLos cables ópticos de función fija ingresan al bastidor, deben fijarse mecánicamente cuando ingresan a la cubierta externa y a los núcleos reforzados. Deben estar equipados con componentes de protección de cable a tierra, procesados para protección final y fibras ópticas transferidas para agrupación y protección.
Function Función de empalme, empalmando la fibra óptica del cable óptico con el cable flexible, enrollando el exceso de fibra óptica para almacenamiento, reemplazando el conector de empalme para protección;
③ El adaptador y el conector se pueden insertar y extraer con flexibilidad; la ruta óptica se puede implementar y probar libremente;
Space El espacio y el método adecuados cumplen los requisitos de longitud mínima de flexión.
En esencia, los marcos de distribución son similares, y la función real es el reorganizador. No participan en la transmisión de datos por sí mismos y se aplican en diferentes lugares según los diferentes entornos de uso y puertos.
