Pasos de instalaciónOf CWDMSystem
Pasos de montaje del sistema CWDM
El montaje del sistema CWDM se puede dividir en los siguientes 4 pasos:
Instale el gabinete del bastidor
El gabinete de rack CWDM debe instalarse en un gabinete o bastidor estándar de 1RU. Además, el gabinete de rack CWDM se instala mejor en el gabinete o bastidor donde se encuentra el interruptor o adyacente a él, de modo que podamos conectar mejor los módulos de multiplexación y desmultiplexación CWDM y el módulo óptico CWDM SFP en el switch.
Instalar multiplexación y demultiplexor CWDM
Al instalar el multiplexor CWDM y el demultiplexor, primero alinee el dispositivo con el chasis, luego empuje suavemente el módulo en el chasis, y finalmente apriete los tornillos que fijan el multiplexador y demultiplexor CWDM.
Conexión de multiplexación y demultiplexor CWDM al conmutador
Después de insertar el módulo óptico CWDM SFP en el switch, puede utilizar puentes de fibra de modo único para interconectar el módulo óptico y el demultiplexor y multiplexación CWDM.
Cabe señalar que puesto que las longitudes de onda de los puertos en el multiplexor/demultiplexor CWDM son diferentes, cada puerto debe estar conectado con el módulo óptico CWDM SFP con la longitud de onda de funcionamiento correspondiente (por ejemplo, el puerto con una longitud de onda de 1470 nm debe ser una conexión de módulo óptico de 1470 nm), de modo que la señal óptica se pueda transmitir normalmente. En este punto, podemos distinguir módulos ópticos de diferentes longitudes de onda identificando el color del anillo de tracción en el módulo óptico
Conexión de dos dispositivos de multiplexación y desmultiplexación CWDM

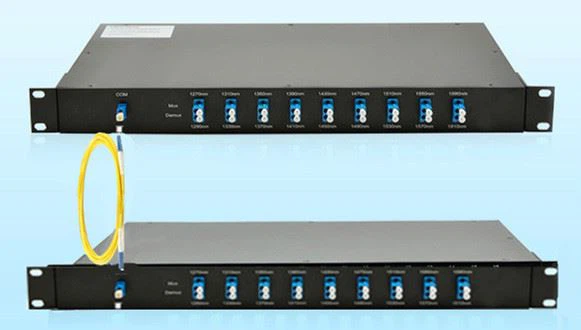

Como se mencionó anteriormente, la multiplexación CWDM y los demultiplexores se deben utilizar en pares, por lo que el último paso en el montaje de un sistema CWDM es conectar dos multiplexores y demultiplexores CWDM con puentes de fibra. Debe ser observado aquí que si el multiplexador CWDM y el demultiplexor es dúplex, usted necesita utilizar el puente monomodo dúplex, si el multiplexor CWDM y el demultiplexor es simplex, utilice la línea del puente monomodo simplex.
Para SumUP
El sistema CWDM es una solución rentable de comunicación de fibra óptica. Con el sistema CWDM, los operadores pueden ampliar la capacidad de la red de fibra óptica en función de la arquitectura de red de fibra óptica existente y maximizar el uso del ancho de banda de fibra óptica. FS proporciona un conjunto completo de soluciones de sistema de red CWDM, incluyendo 2/4/5/8/9/16/18 canales de multiplexación y demultiplexor CWDM, puente monomodo monodúplex/ único/dúplex, módulo óptico CWDM y convertidor de longitud de onda OEO.
