En el sistema de multiplexación por división de longitud de onda gruesa, hay principalmente dos tipos de multiplexores/demultiplexores CWDM: multiplexor/demultiplexor CWDM bidireccional de doble fibra y uno de fibra única.
Entre ellas, la bidireccional de fibra dual utiliza dos fibras ópticas para transmitir y recibir señales ópticas, y la longitud de onda de las señales ópticas transmitidas en las dos fibras ópticas es la misma, mientras que el transmisor de fibra única sólo utiliza una fibra óptica para transmitir y recibir señales ópticas, por lo que la señal óptica transmitida y la señal óptica recibida en la fibra óptica deben transmitirse a diferentes longitudes de onda. Este último se utiliza generalmente en aplicaciones de expansión de fibra con una sola fibra.
El multiplexor/demultiplexor bidireccional CWDM de fibra única

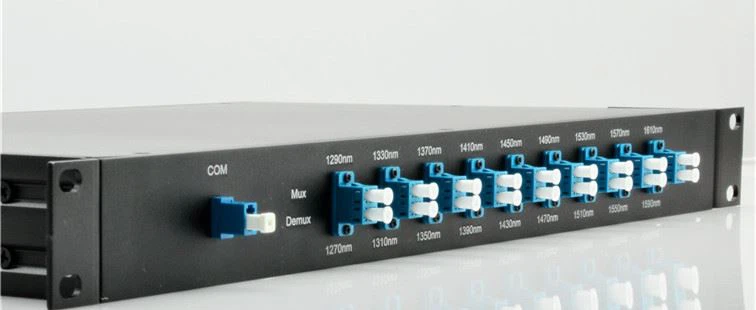

El multiplexor/demultiplexor bidireccional CWDM de fibra única generalmente tiene solamente un puerto de línea (como se muestra arriba), pero todavía hay algunos multiplexores/demultiplexores bidireccionales CWDM de fibra única que todavía utilizan puertos de línea dúplex, pero solamente una interfaz está trabajando por ejemplo, el multiplexor/demultiplexor CWDM de fibra única FMU suministrado por nosotros en la figura abajo, aunque se configura con un puerto de línea dúplex, en realidad sólo una interfaz está trabajando, y la otra interfaz se marca como "N/A" significa "no disponible":
La figura siguiente es el diagrama de principio de trabajo del CWDM bidireccional de fibra única
multiplexor/demultiplexor. En la figura, un total de 16 longitudes de onda se utilizan para realizar la transmisión de 8 tipos de señales portadoras ópticas en una sola fibra. Entre ellos, la longitud de onda de la señal óptica transmitida al final A La longitud de onda de la señal óptica recibida en el extremo B es la misma, y la señal óptica transmitida en el extremo B tiene la misma longitud de onda que la señal óptica recibida en el extremo A.
