FibraOpticCCapaz
El cable de fibra óptica (cable de fibra óptica) se fabrica para cumplir con las especificaciones de rendimiento óptico, mecánico o ambiental. Utiliza una o más fibras ópticas colocadas en una chaqueta recubierta como medio de transmisión y se puede utilizar individualmente o en grupos. Montaje de cables. El cable óptico se compone principalmente de fibra óptica (fibra de vidrio tan delgada como el cabello) y funda protectora de plástico y funda de plástico. No hay metal como oro, plata, cobre y aluminio en el cable óptico, y generalmente no hay valor de reciclaje. Un cable óptico es un cierto número de fibras ópticas compuestas por un núcleo de cable de cierta manera, que está cubierto con una chaqueta, y algunas también está cubierta con una vaina exterior, que es una línea de comunicación utilizada para realizar la transmisión de señal óptica. Es decir: un cable formado por una fibra óptica (portadora de transmisión óptica) después de un determinado proceso. La estructura básica de un cable óptico se compone generalmente de un núcleo de cable, alambre de acero reforzado, relleno y vaina. Además, hay otros componentes como una capa impermeable, una capa de búfer y alambres metálicos aislados según sea necesario.
BAsicStructura

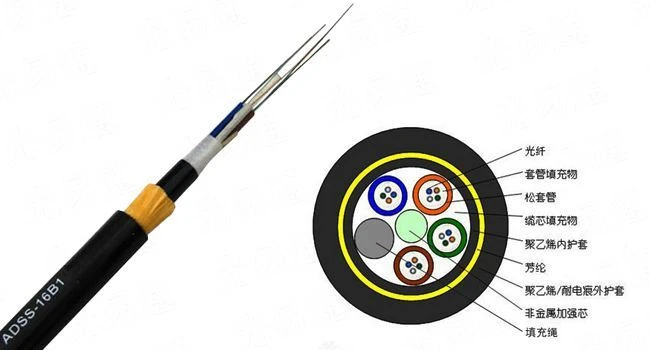

El cable óptico se compone de un núcleo de cable, un alambre de acero reforzado, un relleno y una funda. Además, hay otros componentes como una capa impermeable, una capa de búfer y alambres metálicos aislados según sea necesario.
El cable óptico se compone de un núcleo reforzado y un núcleo de cable, una funda y una funda exterior. Hay dos tipos de estructura de núcleo de cable: tipo de núcleo único y tipo de núcleo múltiple: el tipo de núcleo único tiene dos tipos: tipo completo y tipo de agrupación de tubos; el tipo multinúcleo tiene dos tipos: cinta y tipo de unidad. La funda exterior tiene dos tipos de armadura metálica y no armadura.
FibraYonspección
El propósito principal de la inspección de fibra óptica es asegurar la calidad de la conexión del sistema, reducir los factores de falla y encontrar el punto de falla de la fibra cuando se produce la falla. Hay muchos métodos de detección, divididos principalmente en medición simple manual y medición de instrumentos de precisión.
1. Medición manual simple
Este método se utiliza generalmente para detectar rápidamente el encendido y apagado de la fibra óptica y para distinguir la fibra óptica hecha durante la construcción. Utiliza una fuente de luz simple para entrar en la luz visible desde un extremo de la fibra y observar qué emite luz desde el otro extremo. Aunque este método es simple, no puede medir cuantitativamente la atenuación de la fibra y los puntos de interrupción de la fibra.
2. Medición del instrumento de precisión
Usando un medidor de potencia óptico o un reflectómetro óptico de dominio de tiempo (OTDR) para medir cuantitativamente la fibra, puede medir la atenuación de la fibra y la atenuación del conector, e incluso la posición del punto de interrupción de la fibra. Esta medición se puede utilizar para analizar cuantitativamente las causas de las fallas de la red de fibra y evaluar los productos de red de fibra.
Tipo de cable óptico
1. De acuerdo con el rendimiento de la transmisión diferente, la distancia y el uso, los cables ópticos se pueden dividir en cables ópticos del usuario, cables ópticos del teléfono local, cables ópticos de larga distancia y cables ópticos submarinos.
2. De acuerdo con diferentes tipos de fibras ópticas utilizadas en los cables ópticos, los cables ópticos se pueden dividir en cables ópticos de modo único y cables ópticos multimodo.
3. De acuerdo con el número de núcleos de fibra óptica en el cable óptico, el cable óptico se puede dividir en cable óptico de un solo núcleo y cable óptico de doble núcleo.
4. De acuerdo con diferentes métodos de configuración de refuerzos, los cables ópticos se pueden dividir en cables ópticos de miembro de refuerzo central, cables ópticos de miembro de refuerzo dispersos, cables ópticos de miembro de refuerzo de vaina y cables ópticos de vaina exterior integrados.
5. De acuerdo con diferentes conductores de transmisión y condiciones medias, los cables ópticos se pueden dividir en cables ópticos libres de metal, cables ópticos ordinarios y cables ópticos integrados (utilizados principalmente para líneas de comunicación de red dedicadas ferroviarias).
6. De acuerdo con diferentes métodos de colocación, los cables ópticos se pueden dividir en cables ópticos de tubería, cables ópticos enterrados directamente, cables ópticos superiores y cables ópticos submarinos.
7. De acuerdo con diferentes métodos estructurales, los cables ópticos se pueden dividir en cables ópticos de estructura plana, cables ópticos trenzados, cables ópticos esqueleto, cables ópticos blindados y cables ópticos de usuario de alta densidad.
Identificar las ventajas y desventajas
Identifique generalmente la calidad del cable óptico a partir de los siguientes aspectos:
1, piel externa; 2, fibra óptica; 3, alambre de acero reforzado; 4, armadura de acero; 5, tubo suelto; 6, grasa; 7, aramida; 8, cinta de bloqueo de agua;
