5G Fronthaul / Midhaul / Backhaul

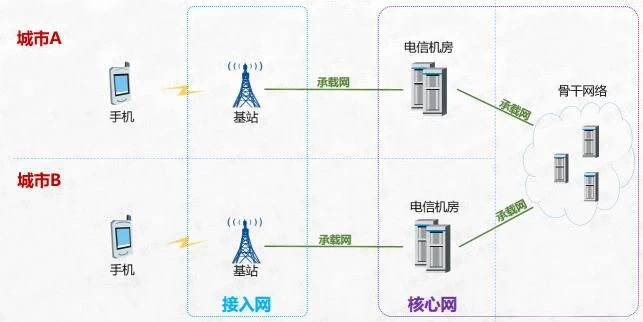

1. Para entender lo que son 5G fronthaul, midhaul y backhaul, primero debemos entender el diagrama de arquitectura lógica de la comunicación móvil 5G:
Acceso al teléfono móvil Red de soporte de red Núcleo de red de soporte Red de acceso a red Teléfono móvil
La red de acceso, en nuestra comunicación inalámbrica, generalmente se refiere a la red de acceso inalámbrico, que también se conoce comúnmente como RAN (Radio Access Network). La función de conectar todos los terminales de teléfonos móviles a la red es la red de acceso inalámbrico.
La estación base familiar (BaseStation) pertenece a la red de acceso de radio (RAN).
2. La composición de la estación base:
Una estación base 4G generalmente incluye BBU (principalmente responsable de la modulación de señal), RRU (principalmente responsable del procesamiento de RF), alimentador (conectando RRU y antena) y antena (principalmente responsable de la conversión entre ondas guiadas en el cable y ondas espaciales en el aire).
Unidad de procesamiento de banda base BBU: completa la codificación y decodificación de canal, modulación y demodulación de señales de banda base y procesamiento de protocolo. También necesita proporcionar funciones de interfaz con elementos de red de capa superior.
Unidad de procesamiento de RF RRU: es un puente intermedio entre el sistema de antena y la unidad de procesamiento de banda base: cuando recibe señales, la RRU filtra las señales de RF de la antena, las amplifica con poco ruido, las convierte en señales ópticas y las transmite a la BBU La señal óptica transmitida desde la BBU se convierte en una señal de radiofrecuencia y se transmite a través de una antena.
Sistema de antena: recibe y envía señales principalmente, y es un convertidor de energía de información entre el equipo de la estación base y los usuarios finales.
En las redes 5G, la red de acceso ya no está compuesta de BBU, RRU y antenas. En cambio, se reestructura en tres entidades funcionales: CU (Unidad centralizada), DU (Unidad de distribución) y AAU (Unidad de antena activa):
CU: La parte en tiempo no real de la BBU original se dividirá y redefinirá como CU, que es responsable del procesamiento de los protocolos y servicios en tiempo no real.
AAU: parte de la función de procesamiento de la capa física de la BBU se fusiona con la RRU original y la antena pasiva en una AAU.
DU: Las funciones restantes de la BBU se redefinen como DU, que son responsables de manejar los protocolos de capa física y los servicios en tiempo real.
De acuerdo con los estándares propuestos por 5G, CU, DU y AAU se pueden separar o ubicar conjuntamente, por lo que habrá múltiples formas de implementación de red:
3. La precuela, el paso medio y el retorno son conexiones entre diferentes entidades:
Fronthaul se refiere a la conexión de la AAU con el DU
Middlethaul se refiere a la conexión del DU a la CU
Backhaul: por encima de CU
