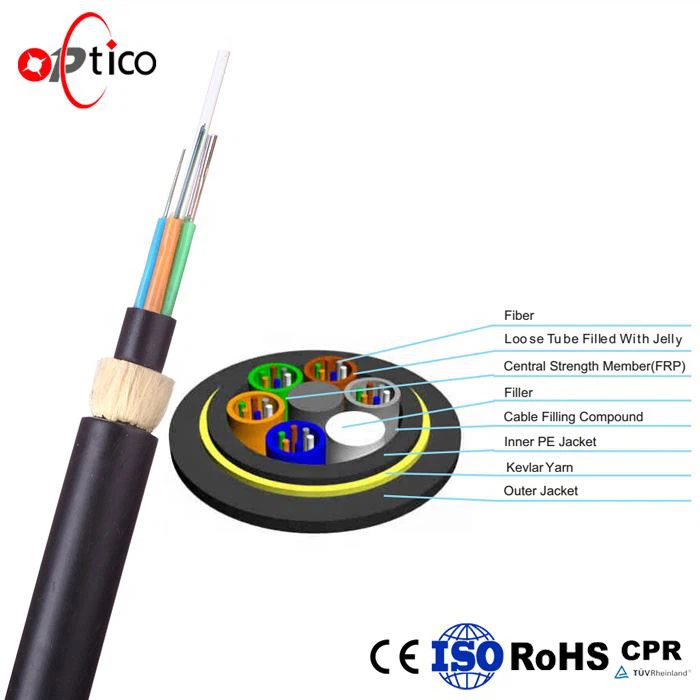

Cable óptico de fibra aérea ADSS
El cable óptico ADSS (Todo el cable óptico auto apestoso dieléctrico, también conocido como cable óptico de tipo auto apente dieléctrico) es una especie de cable óptico auto aplícano totalmente dieléctrico, que se compone de materiales dieléctricos, contiene el sistema de soporte necesario, y se puede colgar directamente en la torre eléctrica El cable óptico no metálico se utiliza principalmente para la línea de comunicación del sistema de transmisión de alta tensión aérea , y también se puede utilizar para la línea de comunicación en el entorno de colocación aérea, como áreas propensas a rayos y grandes vanos.
Lugar de origen: Shenzhen, China
Nombre de marca: OPTICO
Número de modelo: ADSS-48-300m
Número de conductores: ≥ 10
Estructura del cable: Cable de fibra óptica ADSS
Aplicación: Aerial
Opciones de fibra: UIT G652D , G657A, OM1, OM2, OM3, OM4
Recuento de fibras: 2-288 núcleos
Tensión de instalación: 15KN
Radio de plegado (Bajo instalación): 20 x Diámetro externo del cable
Miembro de la fuerza: Kevlar Yarn
Material de la chaqueta: Polietileno negro (PE)
Certificación: ISO9001/CE/RoHS
Garantía (Año): 2
Capacidad de suministro: 1000 kilómetros/kilómetros por mes
Detalles del embalaje: carrete de madera, carrete de madera de hierro
Puerto: Shenzhen
Funciones
Se puede instalar sin apagar la alimentación.
Excelente rendimiento. El inductivo máximo en el punto de operación de la chaqueta puede llegar a 25kV.
Ligero y pequeño diámetro reduciendo la carga causada por el hielo y el viento y la carga en torres y apoyos traseros.
Grandes longitudes de tramo y el tramo más grande es de más de 200 m.
Buen rendimiento de resistencia a la tracción y temperatura.
La vida útil del diseño es de más de 30 años.
Características del cable óptico ADSS:
Diámetro del cable pequeño, peso ligero, la extensión puede ser 1500M, y la carga adicional en la torre es baja;
Alta resistencia a la tracción, que puede superar los 90KN;
Estructura no metálica, buen rendimiento de aislamiento, protección contra rayos;
Proceso de producción sofisticado, hilo de aramida está igualmente estresado, con excelentes propiedades de estrés y deformación unitaria;
Excelente rendimiento anti-disparo;
El mejor rendimiento anti-corrosión;
Se puede construir sin corte de energía, y la falla de las líneas eléctricas no afectará a la transmisión normal de cables ópticos;
Fibra óptica monomodo, multimodo y diseño de cable óptico integrado;
La forma lisa hace que el cable óptico tenga un rendimiento aerodinámico superior;
La estructura del cable óptico totalmente dieléctrico es propicia para la instalación y el mantenimiento;
Amplia gama de adaptación de temperatura, pequeño coeficiente de expansión lineal, cumple con los requisitos de entornos hostiles.
Aplicaciones
La estructura ADSS no contiene sustancias metálicas y es adecuada para áreas de rayos y áreas de alto voltaje. La instalación es simple, y el costo es más alto que otros cables ópticos ordinarios. Generalmente se utiliza en áreas donde es difícil de poner, cruz de lago, instalación de río cruzado, etc.
Estructura y Especificaciones Técnicas ADSS-SJ(50-150M)
Ref. Outer | Peso de referencia | Rec. Max diario. | máximo | Romper | Fuerza | El módulo de | Calor | Alcance adecuado | ||||
Permisible | ||||||||||||
Diámetro | (kg/km) | Tensión de trabajo | Tensión de trabajo | Fuerza | Miembro | Elasticidad | Expansión | (Norma NESC,m) | ||||
(mm) | (kN) | (kN) | (kN) | Csa | Csa | Coeficiente | ||||||
Chaqueta PE | Chaqueta AT | (mm2) | (kN/mm2) | (x10- 6/K) | Un | B | C | D | ||||
11 | 110 | 120 | 1 | 2.5 | 8 | 3 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
Estructura y Especificaciones Técnicas ADSS-DJ(50-750M)
Ref. Outer | Peso de referencia | Rec. Max diario. | máximo | Romper | Fuerza | El módulo de | Calor | Alcance adecuado | ||||
Diámetro | (kg/km) | Tensión de trabajo | Trabajando | Fuerza | Miembro | Elasticidad | Expansión | (Norma NESC,m) | ||||
(mm) | (kN) | (kN) | (kN) | Csa | Csa | Coeficiente | ||||||
Chaqueta PE | Chaqueta AT | (mm2) | (kN/mm2) | (x10- 6/K) | Un | B | C | D | ||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
Nota: Sólo una parte de los cables ADSS se enumeran en la tabla. Los cables ADSS con otros intervalos se pueden consultar directamente desde OPTICO.
Las especificaciones de la tabla se obtienen a condición de que no haya diferencia de altura y el hundimiento de instalación sea del 1 %.
El recuento de fibra es de 2 a 72. La identificación de fibras cumple con la norma nacional.
Esta hoja de datos sólo puede ser una referencia, pero no un suplemento al contrato. Por favor
póngase en contacto con nuestro personal de ventas para obtener información más detallada.
